Сценарии применения и область применения

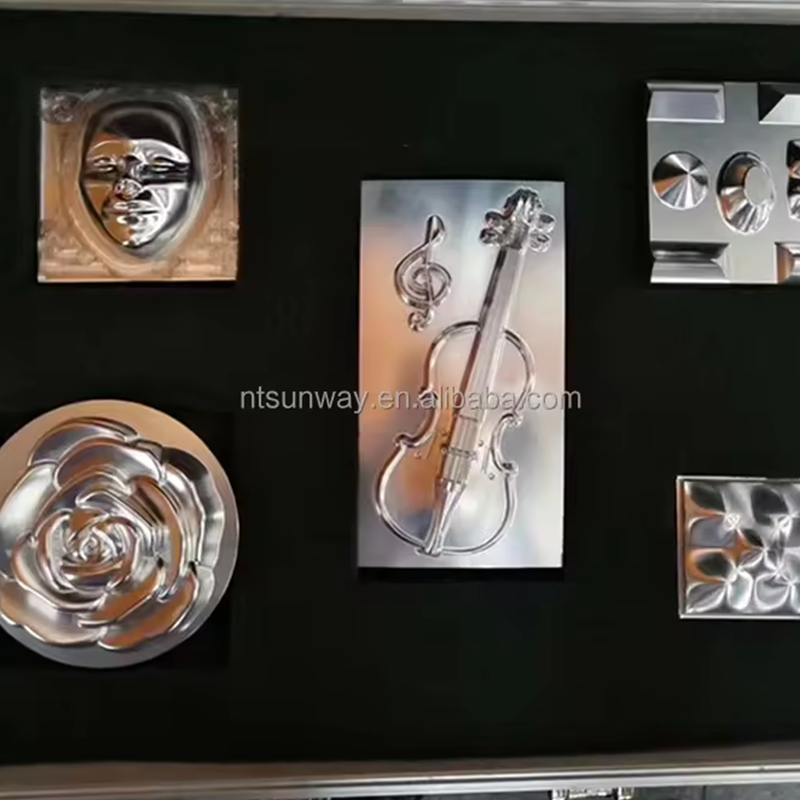

Эта машина подходит для отраслей, требующих точной металлообработки, включая аэрокосмические компоненты, автомобильные детали и производство промышленных форм. Он вмещает большие заготовки и поддерживает многоосевые операции, что делает его пригодным как для прототипирования, так и для серийного производства.
Описание
Свяжитесь с нами

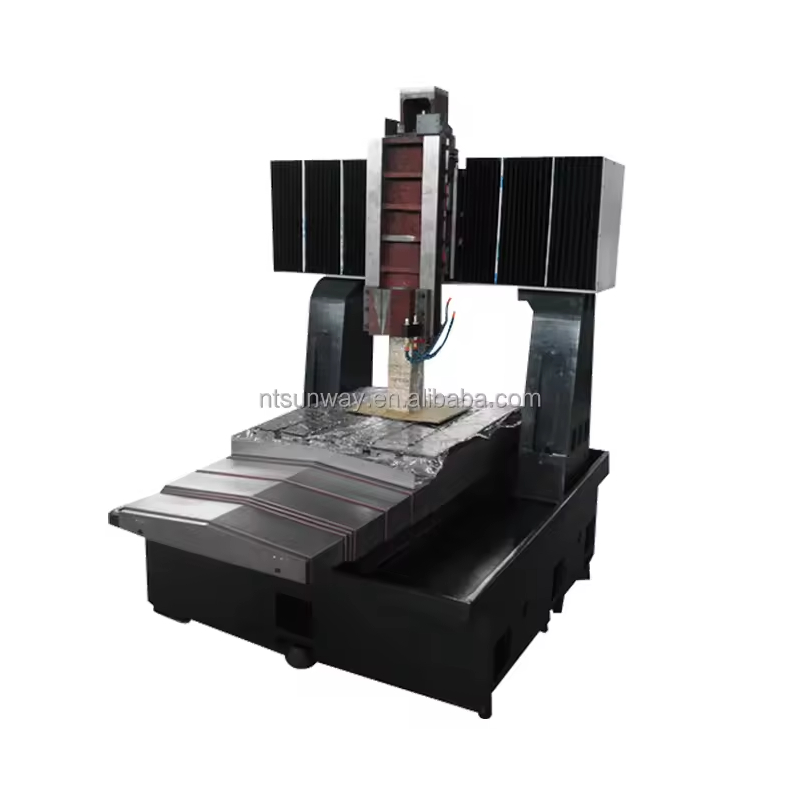

Портальный гравировальный и фрезерный станок с ЧПУ для обработки металла, нержавеющей стали и чугуна DX-1080 предназначен для тяжелых условий обработки. Жесткая портальная конструкция обеспечивает устойчивость при обработке твердых металлов, таких как нержавеющая сталь и чугун. Оснащенный шпинделем с высоким крутящим моментом и усовершенствованной системой ЧПУ, станок обеспечивает стабильную производительность при выполнении сложных задач гравировки и фрезерования.
Особенности/преимущества продукта

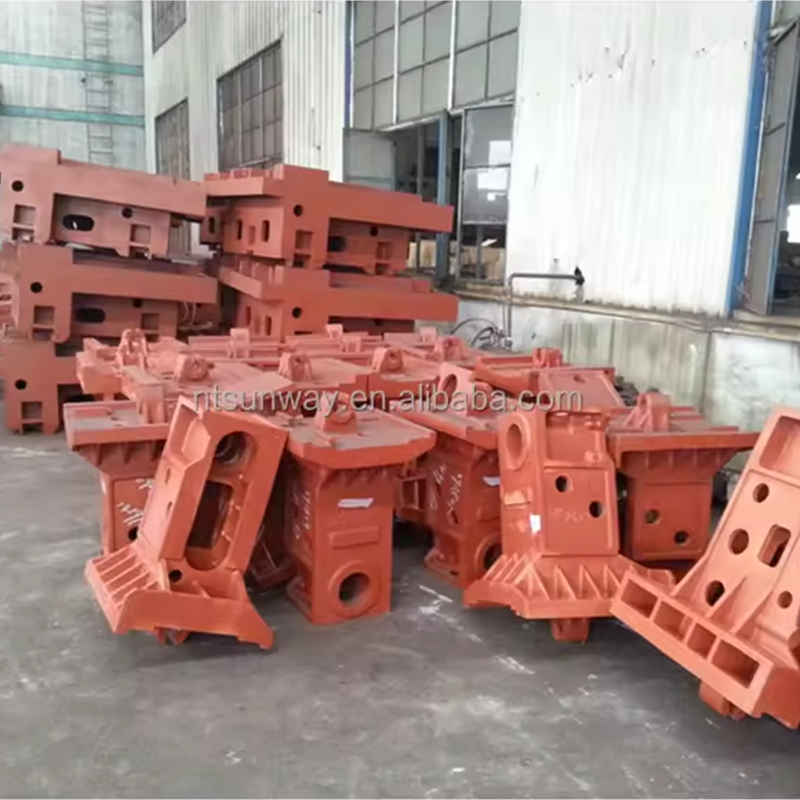

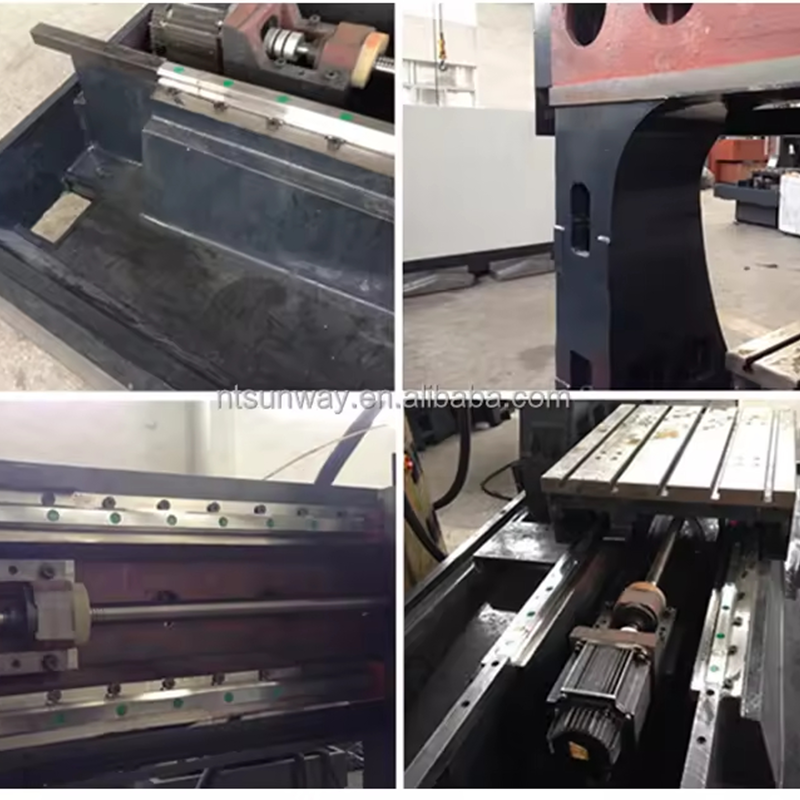

Прочная конструкция: усиленная рама портала сводит к минимуму вибрацию при обработке с высокой нагрузкой.
Универсальные варианты шпинделя: совместимы с различными конфигурациями шпинделя для обработки материалов с разным уровнем твердости.
Эффективная система охлаждения: Интегрированные механизмы охлаждения уменьшают термическую деформацию при длительной эксплуатации.
Удобный интерфейс: система ЧПУ поддерживает стандартные форматы программирования и обеспечивает мониторинг в реальном времени.
Спецификация
| модель | DX-4040 | DX-5050 | DX-6060 | DX-7580 | DX-1080 |
| Площадь верстака (длина × ширина) (мм) | 400×400 | 550×500 | 650×550 | 800×700 | 1000×750 |
| Номер Т-образного паза (мм) | 5-14 | 5-14 | 5-14 | 5-14 | 5-18 |
| Скорость шпинделя (об/мин) | 3000~ 24000 | 3000~24000 | 3000~ 24000/21000 | 3000~24000/18000 | 3000~24000/18000 |
| Выходная мощность шпинделя (кВт) | 1.6/2.2 | 3.2 | 3.2/4 | 4/5,5 | 4/5,5/7.5 |
| Шпиндель (диапазон диаметров инструмента, окружность) | φ3-φ12 | φ3-φ12 | φ3-φ12 | φ3-φ12/16 | φ3-φ12/ 16-φ20 |
| Трехосный ход (ось XYZ) (мм) | 450×400×200 | 500×500×250 | 600×600×250 | 750×800×300 | 800×1000×300 |
| Минимальное расстояние от шпинделя до стола (мм) | 30 | 60 | 60 | 60 | 60 |
| Высота прохода портала (мм) | 230 | 310 | 310 | 360 | 360 |
Мы можем предоставить вам удовлетворительный план!
