Сценарии применения и область применения
Конфигурация машины делает ее особенно подходящей для изготовления механических компонентов, требующих жестких геометрических допусков. Его операционный пакет поддерживает производство заготовок среднего и крупного размера в секторах общего машиностроения и специализированного производства.
Описание
Свяжитесь с нами

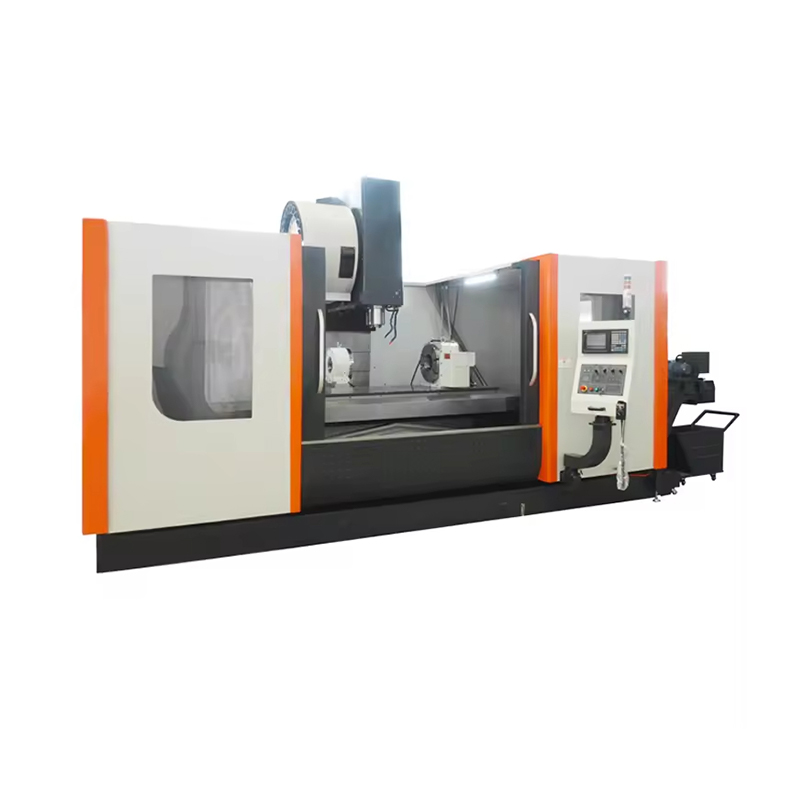

VMC-1890 — это жестко сконструированный вертикальный обрабатывающий центр с ЧПУ, предназначенный для сложных задач металлообработки. Оптимизированная конструкция обеспечивает эффективное удаление материала, сохраняя при этом однородность размеров в течение длительных производственных циклов.
Особенности/преимущества продукта
Эксплуатационные возможности

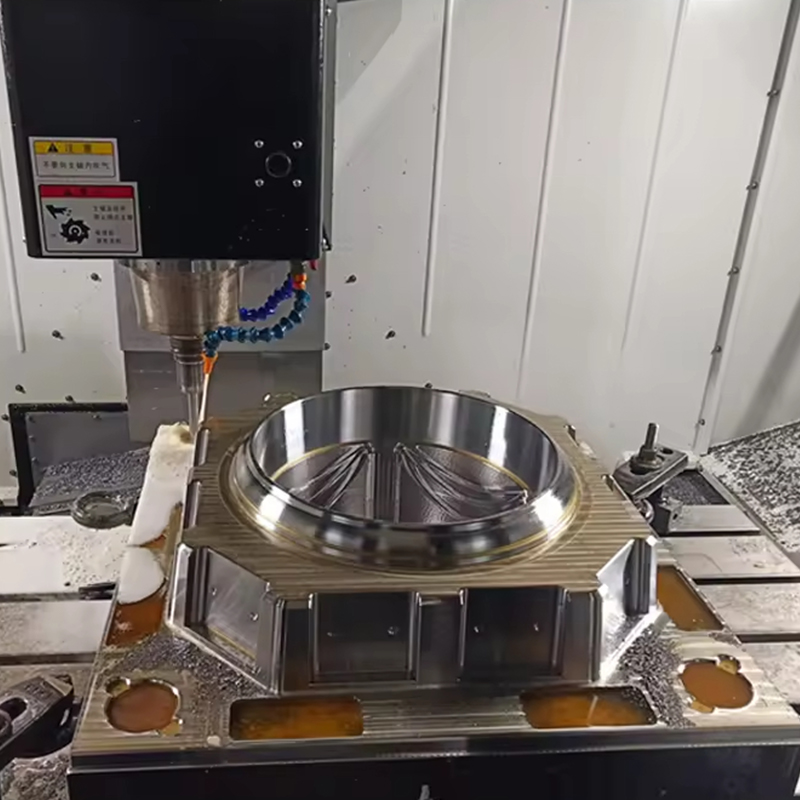

Этот станок подходит для различных процессов обработки, включая контурное фрезерование, продавливание полостей и прецизионные операции по изготовлению отверстий. Сбалансированная конструкция сводит к минимуму тепловые искажения, обеспечивая стабильные результаты при длительном времени работы.
Технические характеристики
Динамическая система шпинделя: разработана для устойчивой работы на повышенных скоростях вращения

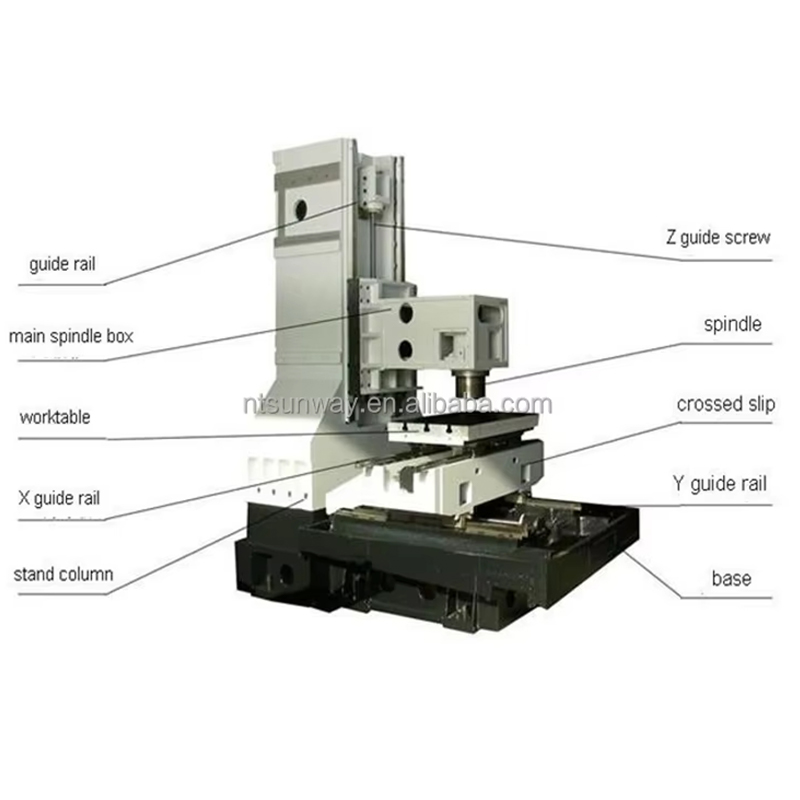

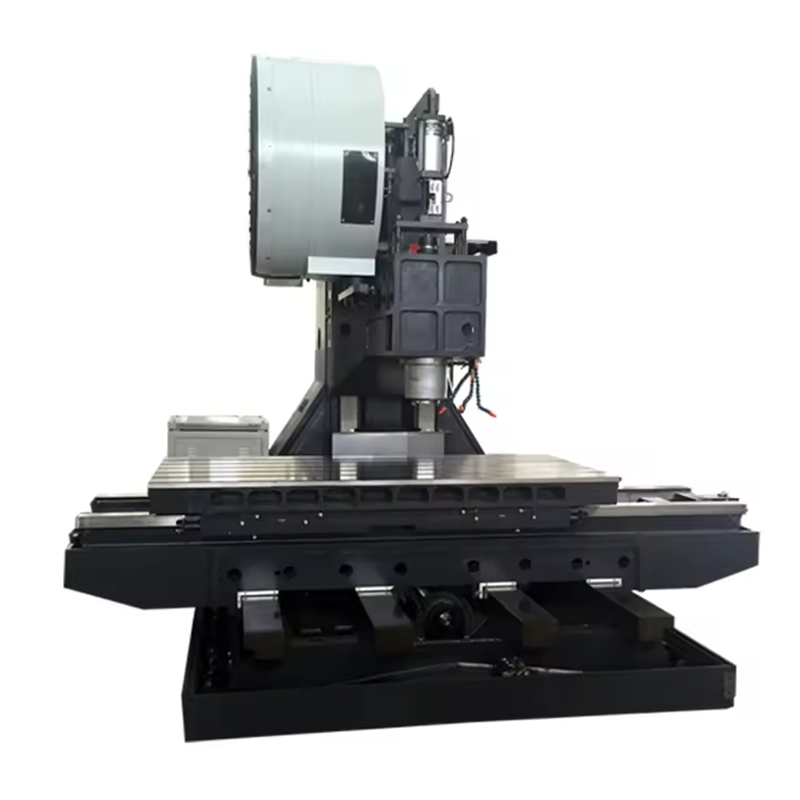

Структурная целостность: монолитное основание и армированная колонна обеспечивают улучшенные демпфирующие характеристики

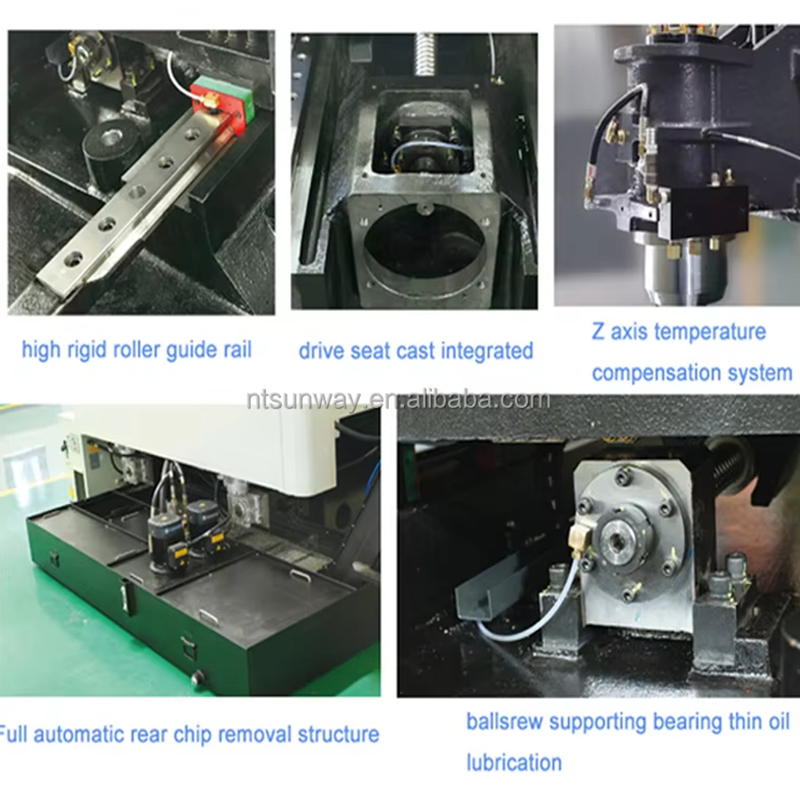

Система привода осей: двигатели с высоким крутящим моментом в сочетании с предварительно нагруженными шариковыми винтами обеспечивают отзывчивое движение осей

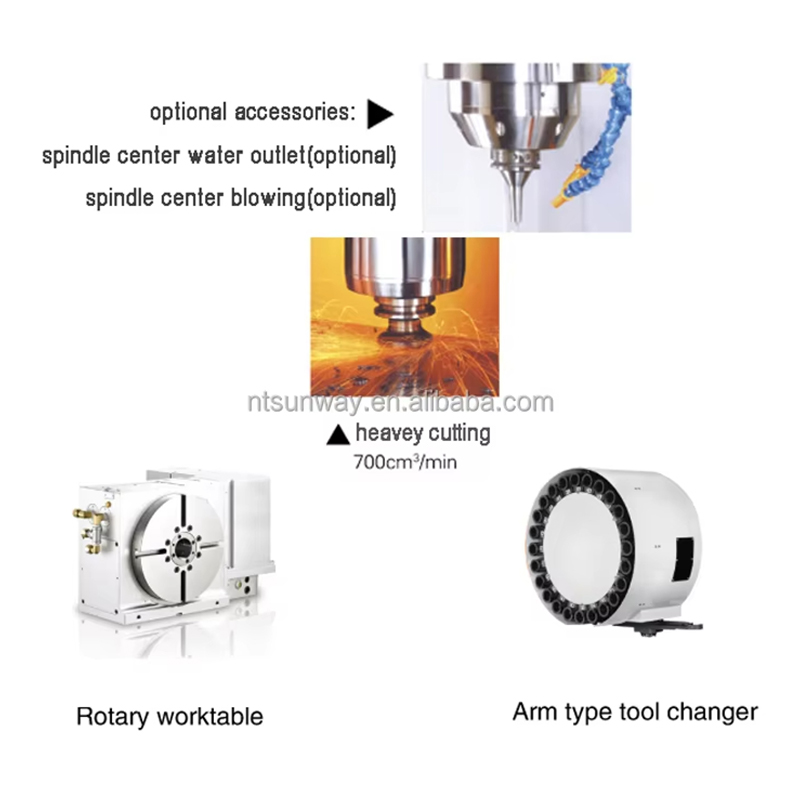

Управление инструментами: модульная система хранения инструментов обеспечивает быстрый доступ к резаку
Интерфейс управления: Современная платформа ЧПУ поддерживает сложные требования к программированию
Спецификация
| Модель продукта | ВМК650 | VMC850L | VMC1160L | ВМЦ1370 | ВМЦ1580 | ВМЦ1890 | единица | |
| Верстак | Верстак dimensions | 700Х420 | 1000Х500 | 1200Х600 | 1400Х700 | 1700Х800 | 2000Х900 | мм |
| Верстак load-bearing | 500 | 400 | 800 | 1100 | 1200 | 2500 | Кг | |
| Т - ширина прорези | 3-18 | 5-18 | 5-18 | 5-18 | 7-18 | 5-22 | мм | |
| Диапазон обработки | Путешествие по оси X | 600 | 800 | 1100 | 1300 | 1500 | 1800 | мм |
| Путешествие по оси Y | 420 | 500 | 600 | 700 | 800 | 900 | мм | |
| Перемещение по оси Z | 500 | 500 | 600 | 700 | 700 | 750 | мм | |
| Расстояние от торца шпинделя до рабочего стола | 80 - 580 | 150 - 650 | 120 - 720 | 110 - 810 | 250 - 950 | 120 - 870 | мм | |
| Шпиндель | модель конического отверстия | БТ40 | БТ40/φ150 | БТ40/φ150 | БТ40/φ150 | БТ50/φ155 | БТ50/φ155 | |
| Спецификация гвоздя для вытягивания | 45° | 45° | 45° | 45° | 45° | 45° | ||
| Максимальная скорость | 8000 | 8000 | 8000 | 8000 | 6000 | 6000 | об/мин | |
| Шпиндель motor power | 7.5 | 7.5 | 11/15 | 11/15 | 15/18,5 | 22/26 | кВт | |
| кормление | Диапазон скоростей подачи резки | 10 - 12000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | мм/min |
| Быстрое движение по оси X | 24000 | 48000 | 36000 | 30000 | 20000 | 18000 | мм/min | |
| Быстрое движение по оси Y | 24000 | 48000 | 36000 | 30000 | 2000 | 18000 | мм/min | |
| Быстрое движение по оси Z | 24000 | 48000 | 36000 | 30000 | 15000 | 15000 | мм/min | |
| Точность | Точность позиционирования | 0.008 | 0.008 | 0.008 | 0.012 | 0.012 | 0.012 | мм |
| Повторяемость | 0.005 | 0.005 | 0.005 | 0.008 | 0.008 | 0.008 | мм | |
| Конфигурация системы | система управления | Автобус нового поколения System 21, японский Mitsubishi M80 или FANUC | ||||||
| размер | 2330Х2200Х2490 | 2700Х2300Х2600 | 3500Х2700Х2650 | 3900Х3060Х3080 | 4260X3545X3300 | 4500Х3400Х3350 | мм | |
| вес | 4.5 | 6 | 7 | 8.5 | 15 | 16.5 | Т | |
Мы можем предоставить вам удовлетворительный план!
