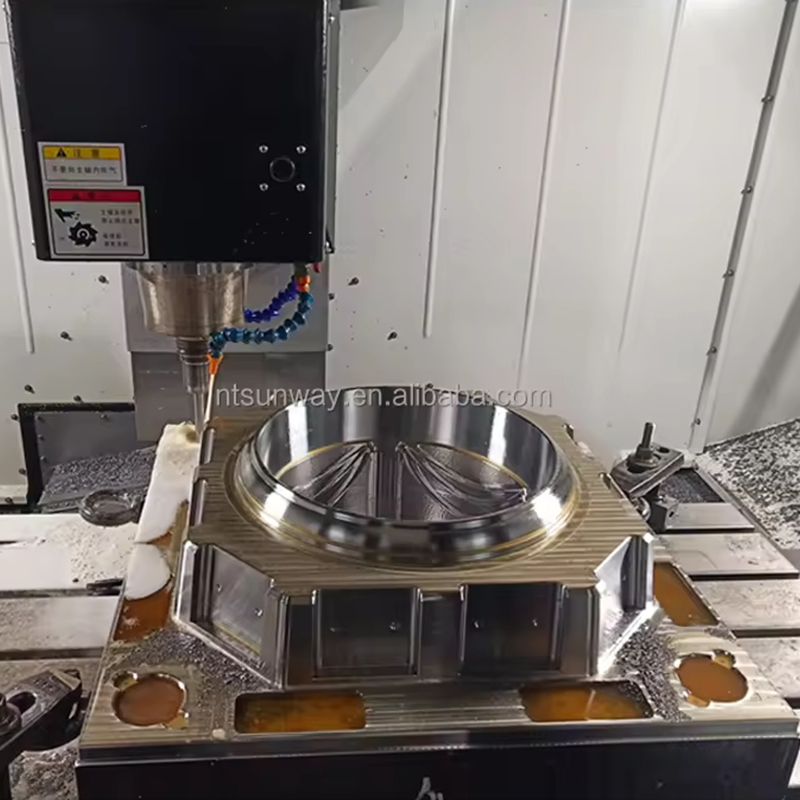

Этот станок, предназначенный для изготовления средних и крупных деталей, вмещает заготовки размером до 1500 × 800 × 700 мм. Типичные области применения включают производство компонентов промышленного оборудования, деталей транспортных систем и приспособлений для тяжелого оборудования из черных и цветных металлов.
Описание
Свяжитесь с нами
VMC-1580 — это вертикальный обрабатывающий центр с жесткой рамой, предназначенный для сложных фрезерных работ. Усиленная конструкция и прецизионные приводные системы обеспечивают стабильную скорость съема материала в течение длительных производственных циклов.
Особенности/преимущества продукта

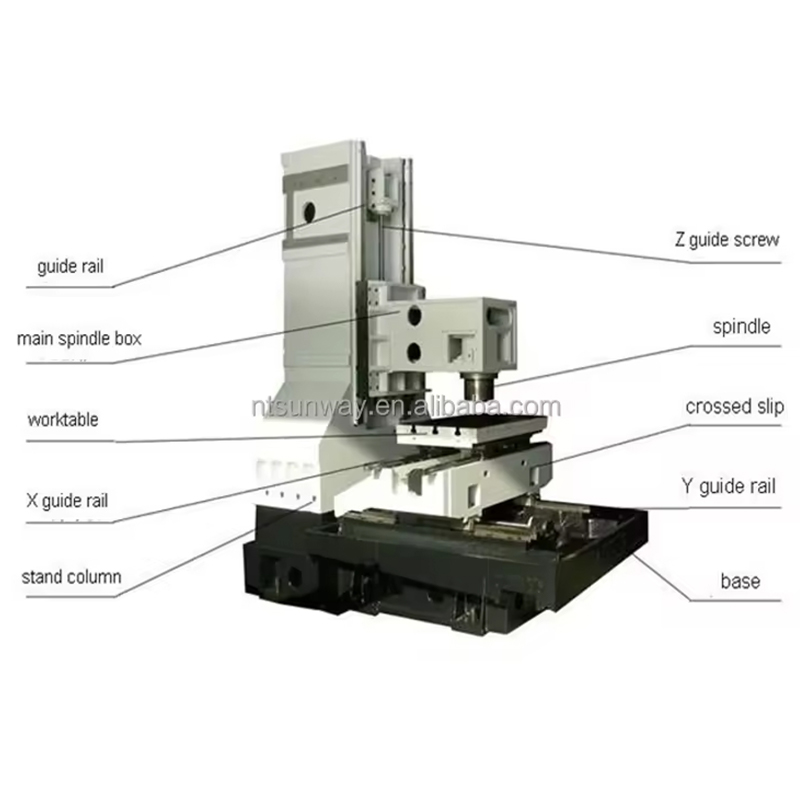

Структурная целостность: монолитные отливки с широкопролетными направляющими улучшают гашение вибраций при агрессивной резке

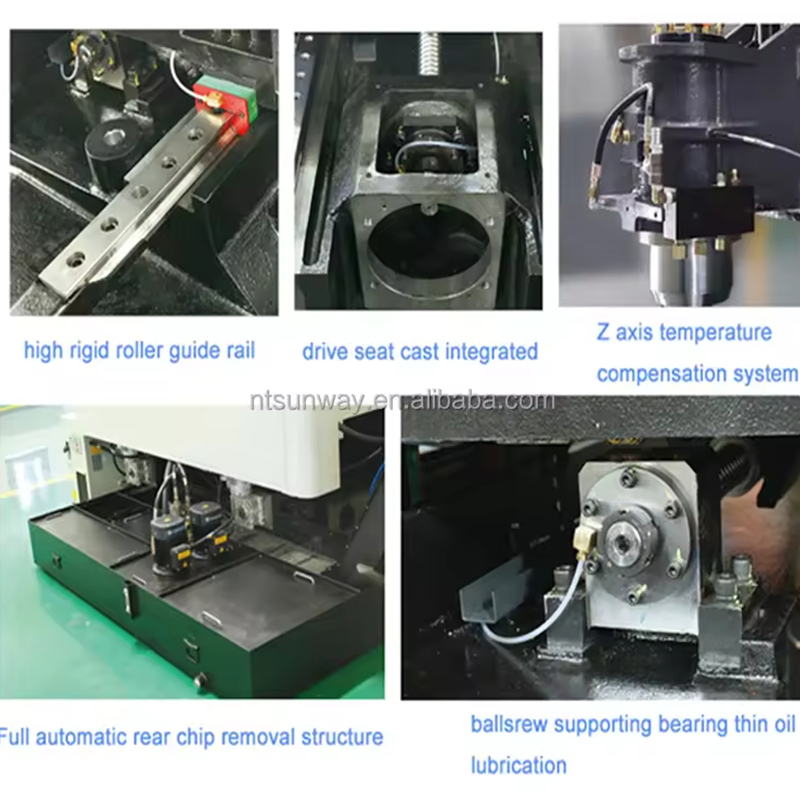

Производительность привода: оси с серводвигателем и направляющими коробчатого типа поддерживают постоянство позиционирования при больших нагрузках

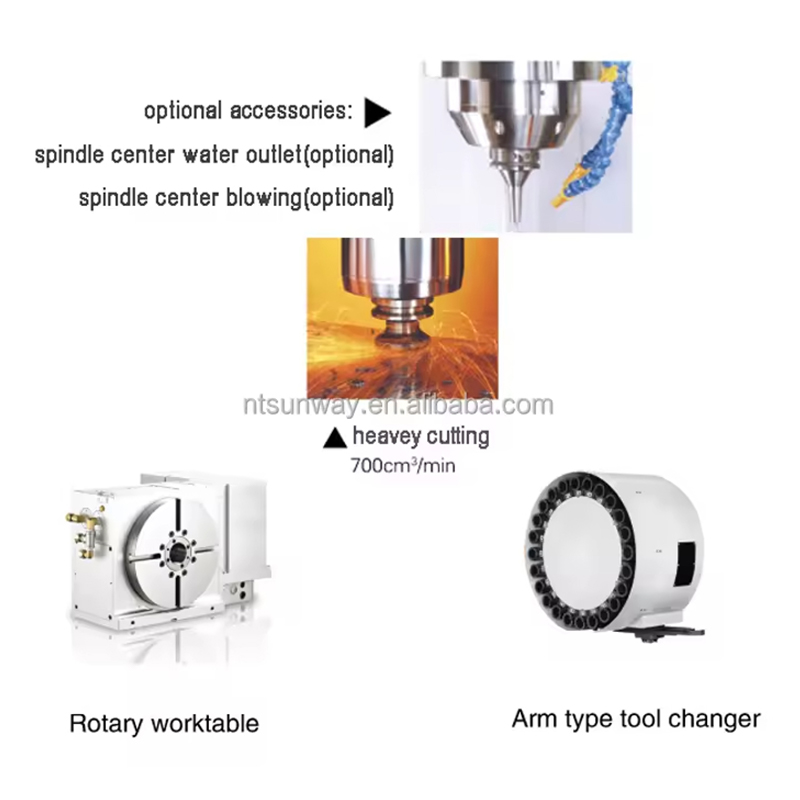

Конфигурация шпинделя: шпиндель с прямым приводом 15 000 об/мин и возможностью сквозного охлаждения шпинделя
Автоматизация процесса: интегрированный конвейер стружки и программируемые форсунки охлаждающей жидкости поддерживают работу без присмотра
Интерфейс управления: Стандартная в отрасли платформа ЧПУ с адаптивным управлением скоростью подачи для оптимальной отделки поверхности
Спецификация
Модель продукта | ВМК650 | VMC850L | VMC1160L | ВМЦ1370 | ВМЦ1580 | ВМЦ1890 | единица | |
Верстак | Верстак dimensions | 700Х420 | 1000Х500 | 1200Х600 | 1400Х700 | 1700Х800 | 2000Х900 | мм |
Верстак load-bearing | 500 | 400 | 800 | 1100 | 1200 | 2500 | Кг | |
Т - ширина прорези | 3-18 | 5-18 | 5-18 | 5-18 | 7-18 | 5-22 | мм | |
Диапазон обработки | Путешествие по оси X | 600 | 800 | 1100 | 1300 | 1500 | 1800 | мм |
Путешествие по оси Y | 420 | 500 | 600 | 700 | 800 | 900 | мм | |
Перемещение по оси Z | 500 | 500 | 600 | 700 | 700 | 750 | мм | |
Расстояние от торца шпинделя до рабочего стола | 80 - 580 | 150 - 650 | 120 - 720 | 110 - 810 | 250 - 950 | 120 - 870 | мм | |
Шпиндель | модель конического отверстия | БТ40 | БТ40/φ150 | БТ40/φ150 | БТ40/φ150 | БТ50/φ155 | БТ50/φ155 | |
Спецификация гвоздя для вытягивания | 45° | 45° | 45° | 45° | 45° | 45° | ||
Максимальная скорость | 8000 | 8000 | 8000 | 8000 | 6000 | 6000 | об/мин | |
Шпиндель motor power | 7.5 | 7.5 | 11/15 | 11/15 | 15/18,5 | 22/26 | кВт | |
кормление | Диапазон скоростей подачи резки | 10 - 12000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | 10 - 10000 | мм/min |
Быстрое движение по оси X | 24000 | 48000 | 36000 | 30000 | 20000 | 18000 | мм/min | |
Быстрое движение по оси Y | 24000 | 48000 | 36000 | 30000 | 20000 | 18000 | мм/min | |
Быстрое движение по оси Z | 24000 | 48000 | 36000 | 30000 | 15000 | 15000 | мм/min | |
Точность | Точность позиционирования | 0.008 | 0.008 | 0.008 | 0.012 | 0.012 | 0.012 | мм |
Повторяемость | 0.005 | 0.005 | 0.005 | 0.008 | 0.008 | 0.008 | мм | |
Конфигурация системы | система управления | Автобус нового поколения System 21, японский Mitsubishi M80 или FANUC | ||||||
размер | 2330Х2200Х2490 | 2700Х2300Х2600 | 3500Х2700Х2650 | 3900Х3060Х3080 | 4260X3545X3300 | 4500Х3400Х3350 | мм | |
вес | 4.5 | 6 | 7 | 8.5 | 15 | 16.5 | Т |
