Сценарии применения и область применения
Энергетический сектор: компоненты турбин, крупные корпуса клапанов и детали для выработки электроэнергии
Транспорт: компоненты железнодорожной системы, конструктивные элементы большегрузных транспортных средств

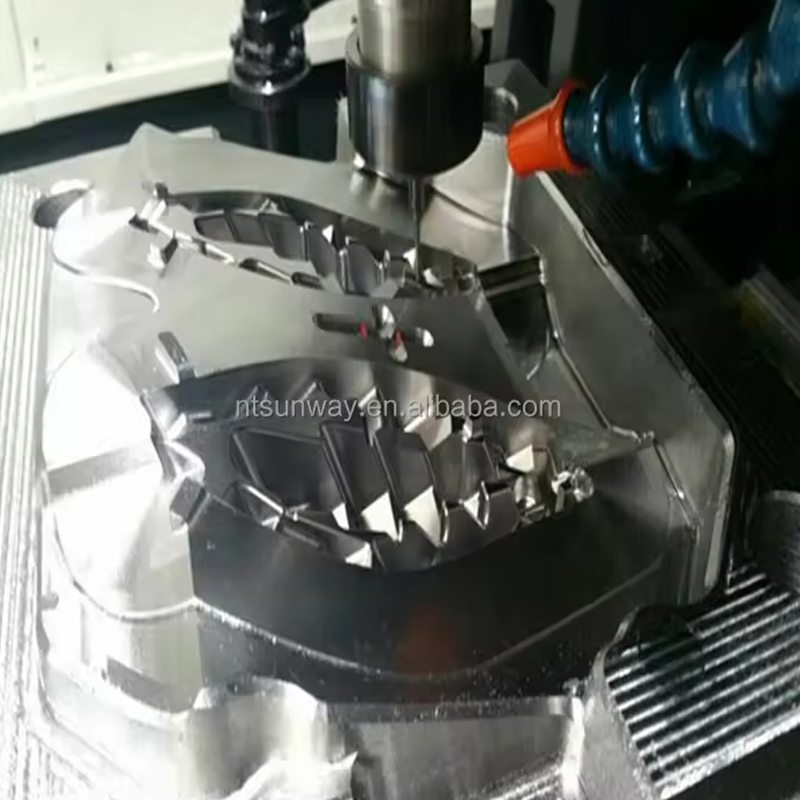

Промышленное оборудование: Крупногабаритные пресс-формы, литьевые формы и производственные приспособления
Описание
Свяжитесь с нами

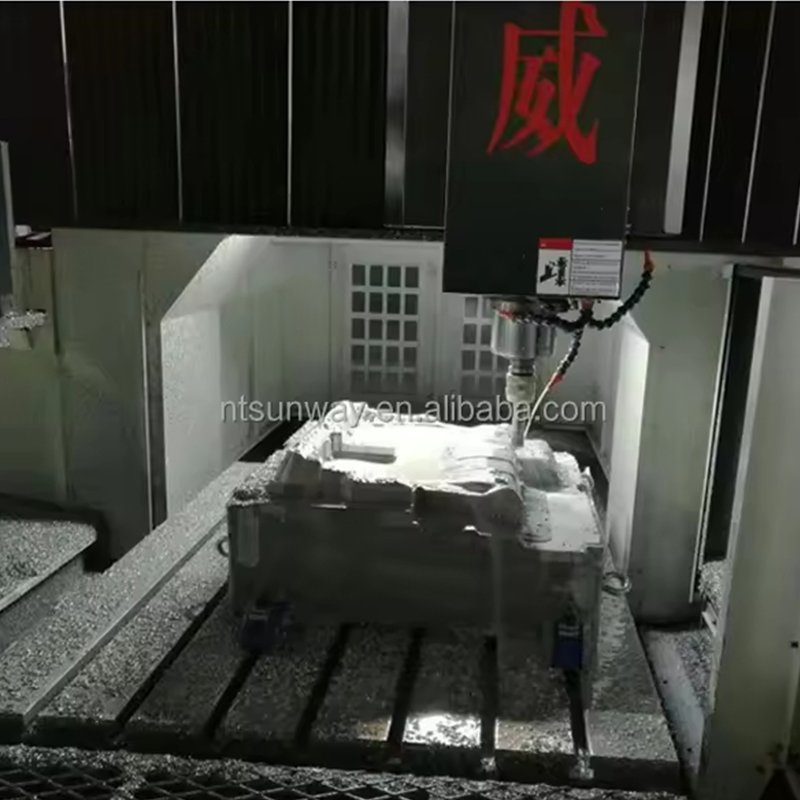

LM-1613 — это мощный портальный фрезерный станок с ЧПУ, предназначенный для сложных задач металлообработки. Прочная конструкция и точная инженерия делают его пригодным для обработки крупных и сложных деталей, где точность размеров и качество поверхности имеют первостепенное значение.
Особенности/преимущества продукта
Улучшенная режущая способность: шпиндельный привод мощностью 22 кВт обеспечивает крутящий момент 420 Нм для эффективного удаления материала из прочных сплавов
Система точного перемещения: линейные приводы двигателей по осям X/Y в сочетании с прецизионными шариковыми винтами на оси Z обеспечивают точность позиционирования 0,008 мм
Интеллектуальное управление процессом: встроенный мониторинг вибрации и адаптивная регулировка скорости подачи поддерживают оптимальные условия резки
Спецификация
| модель | LM-1090 (Легкое портальное фрезерование) | LM-1311 (Легкое портальное фрезерование) | LM1609 (Легкое портальное фрезерование) | LM-1613 (Легкое портальное фрезерование) | LM-1813 (Легкое портальное фрезерование) |
| Площадь верстака (длина × ширина) (мм) | 1000×750 | 1060×800 | 1300×1000 | 1600×800 | 1800×1200 |
| Номер Т-образного паза (мм) | 5-14 | 5-18 | 5-18 | 7-18 | 7-22 |
| Скорость шпинделя (об/мин) | 3000~ 24000/21000 | 3000~24000/18000 | 3000~24000/18000 | 8000/15000 | 8000/15000 |
| Выходная мощность шпинделя (кВт) | 3.2 | 3.2/4 | 4/5,5 | 4/5,5/7.5 | 15 |
| Шпиндель (диапазон диаметров инструмента, окружность) | φ3-φ12 | φ3-φ12 | φ3-φ12 | φ3-φ12/16 | φ150 BT40 сервопривод |
| Трехосный ход (ось X*Y*Z) (мм) | Трехосный ход (ось X*Y*Z) (мм) | 450×400×200 | 500×500×250 | 600×600×250 | 1300×1800×700 |
| Минимальное расстояние от шпинделя до стола (мм) | 1300×1800×700 | Минимальное расстояние от шпинделя до стола (мм) | 30 | 60 | 150 |
| Высота прохода портала (мм) | 150 | 150 | Высота прохода портала (мм) | 230 | 850 |
