Сценарии применения и область применения

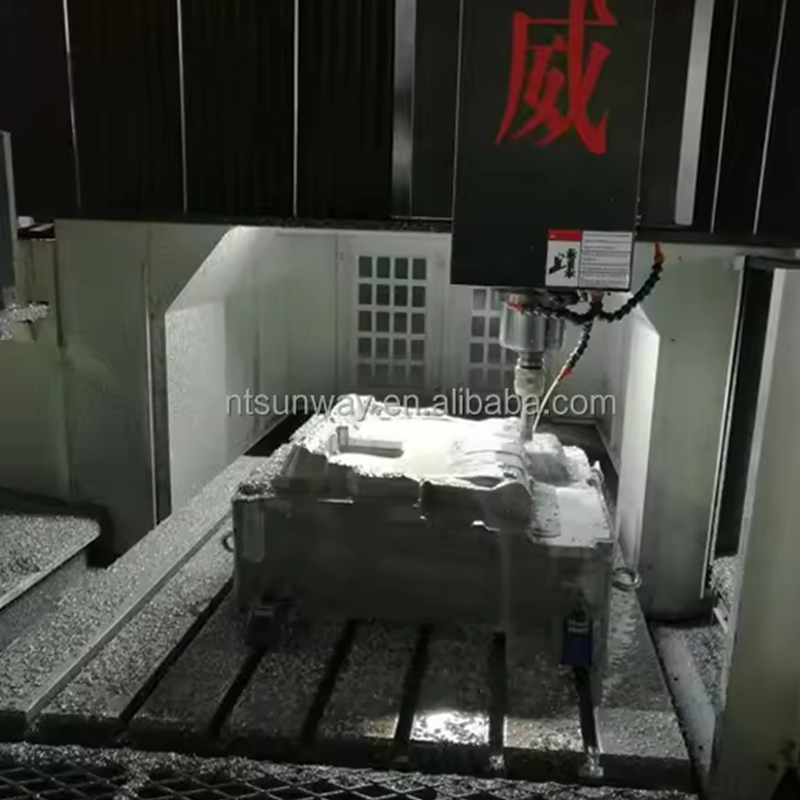

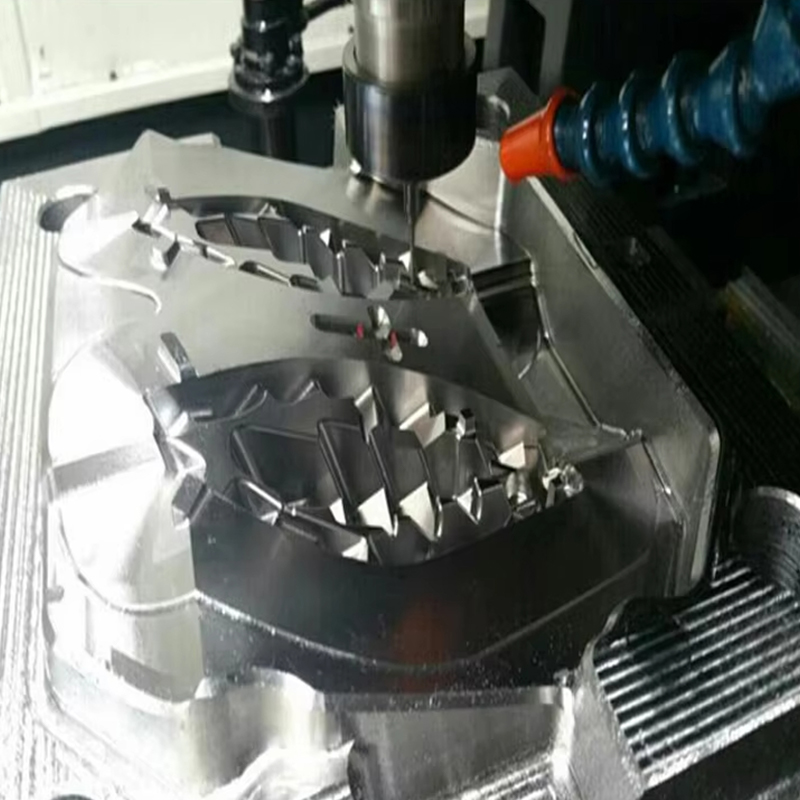

LM-1311 используется в производстве пресс-форм, аэрокосмических компонентов и художественной гравировке. Здесь обрабатываются такие материалы, как алюминиевые сплавы, пластмассы и композитные плиты. Поворотная ось облегчает выполнение таких задач, как винтовое фрезерование, цилиндрическое тиснение и неровное контурирование.
Описание
Свяжитесь с нами

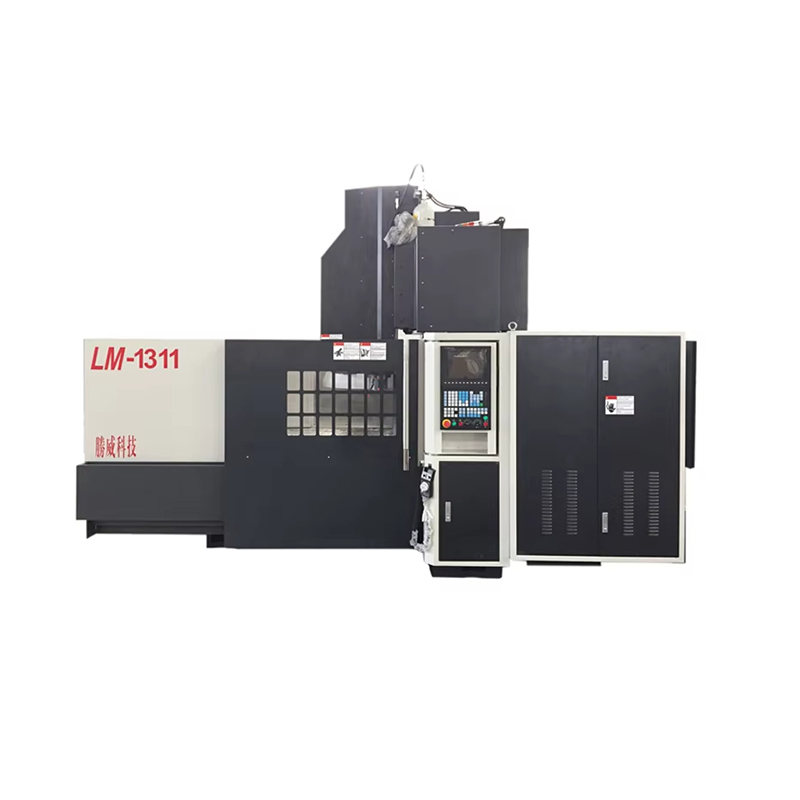

4-осевой портальный гравировальный станок с ЧПУ LM-1311 предназначен для многомерных задач обработки и включает в себя жесткую портальную конструкцию и 4-осевой поворотный механизм. Он поддерживает операции на сложных поверхностях и цилиндрических заготовках, пригодных для промышленного производства и изготовления по индивидуальному заказу.
Изготовленный с прочной рамой и прецизионными шариковыми винтами, LM-1311 обеспечивает стабильную работу при длительной эксплуатации. В состав станка входит вращающийся по 4-й оси узел, обеспечивающий непрерывную гравировку и фрезерование на неплоских геометрических поверхностях. Модульный шпиндельный узел отвечает различным требованиям к инструментам, а оси с сервоприводом обеспечивают единообразное управление движением.
Особенности/преимущества продукта
Конструкция портала: повышает жесткость для снижения вибрации при обработке с высокой нагрузкой.
4-осевая возможность: поддерживает одновременное управление линейными осями XYZ и одной осью вращения.
Адаптивная оснастка: совместима с несколькими конфигурациями шпинделей для различных скоростей съема материала.
Пользовательский интерфейс: оптимизированная система ЧПУ с поддержкой автономного программирования для эффективной интеграции рабочих процессов.
LM-1311 разработан с учетом требований многоосной обработки, обеспечивая баланс между прочностью конструкции и эксплуатационной гибкостью.
Спецификация
| модель | LM-1090 (Легкое портальное фрезерование) | LM-1311 (Легкое портальное фрезерование) | LM1609 (Легкое портальное фрезерование) | LM-1613 (Легкое портальное фрезерование) | LM-1813 (Легкое портальное фрезерование) |
| Площадь верстака (длина × ширина) (мм) | 1000×750 | 1060×800 | 1300×1000 | 1600×800 | 1800×1200 |
| Номер Т-образного паза (мм) | 5-14 | 5-18 | 5-18 | 7-18 | 7-22 |
| Скорость шпинделя (об/мин) | 3000~ 24000/21000 | 3000 - 24000/18000 | 3000 - 24000/18000 | 8000/15000 | 8000/15000 |
| Выходная мощность шпинделя (кВт) | 3.2 | 3.2/4 | 4/5,5 | 4/5,5/7.5 | 15 |
| Шпиндель (диапазон диаметров инструмента, окружность) | φ3 - φ12 | φ3 - φ12 | φ3 - φ12 | φ3 - φ12/16 | φ150 BT40 сервопривод |
| Трехосный ход (ось X*Y*Z) (мм) | Трехосный ход (ось X*Y*Z) (мм) | 450×400×200 | 500×500×250 | 600×600×250 | 1300×1800×700 |
| Минимальное расстояние от шпинделя до стола (мм) | 1300×1800×700 | Минимальное расстояние от шпинделя до стола (мм) | 30 | 60 | 150 |
| Высота прохода портала (мм) | 150 | 150 | Высота прохода портала (мм) | 230 | 850 |
