Сценарии применения и область применения

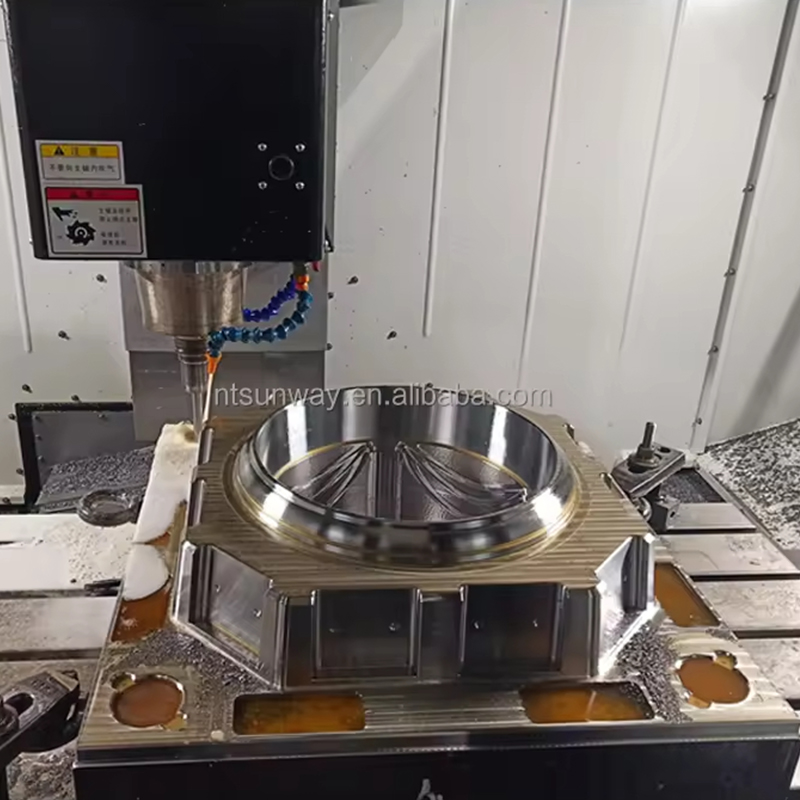

VMC-855 подходит для обработки деталей среднего и большого размера в таких отраслях, как аэрокосмическая, автомобильная, производство пресс-форм и общее точное машиностроение. Он работает с различными материалами, включая сталь, чугун, алюминиевые сплавы и композитные материалы. Типичные области применения включают фрезерование, сверление, нарезание резьбы и контурирование.
Описание
Свяжитесь с нами

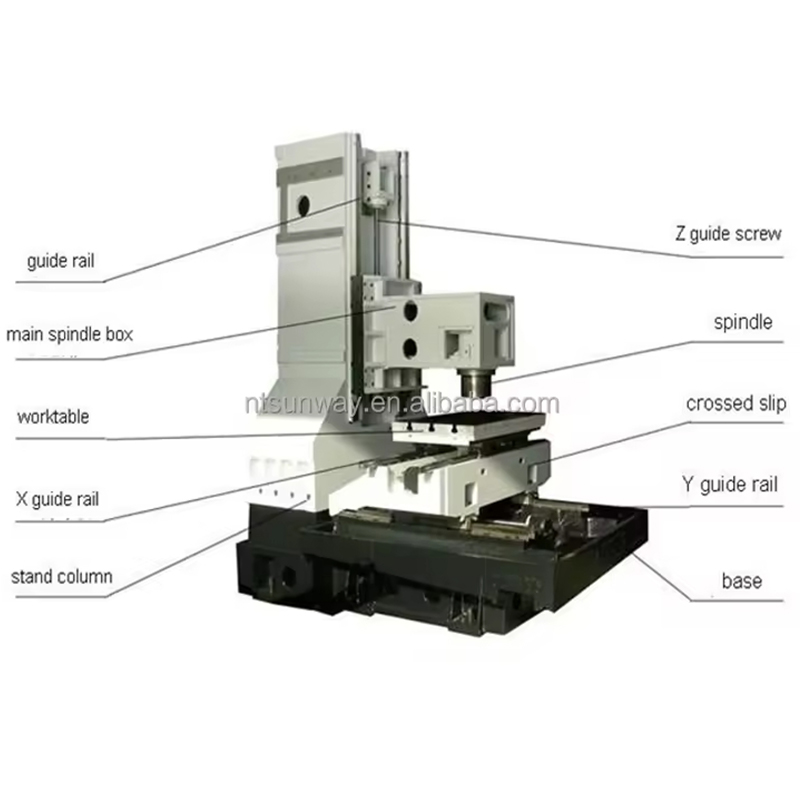

VMC-855 — это жесткий высокоскоростной вертикальный обрабатывающий центр, предназначенный для эффективного съема материала и стабильной работы в сложных условиях обработки. Оснащенный закаленной системой линейных направляющих, он обеспечивает долговечность и долговременную точность в тяжелых условиях резки. Станок объединяет передовые технологии шпинделя и привода для достижения высокоскоростных операций при сохранении жесткости конструкции.
Особенности/преимущества продукта

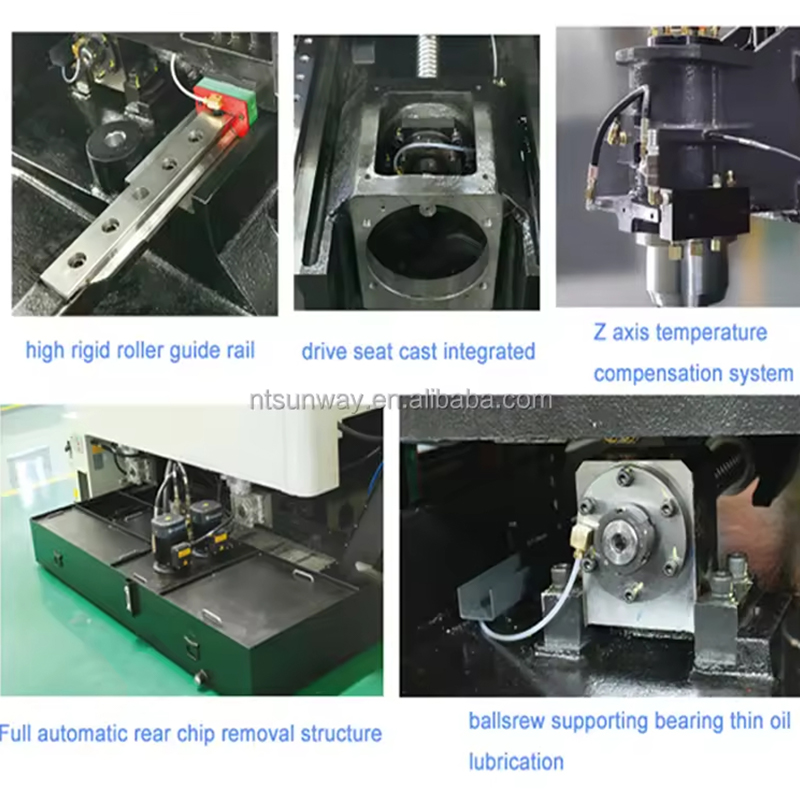

Жесткая рельсовая конструкция: усиленные линейные направляющие обеспечивают повышенную несущую способность и устойчивость к вибрации для продления срока службы.
Высокоскоростной шпиндель: шпиндель с высоким крутящим моментом и сбалансированным вращением сводит к минимуму термическую деформацию, обеспечивая устойчивую высокоскоростную резку.
Оптимизированная динамика: жесткая рама машины и прецизионные шариковые винты обеспечивают плавную скорость подачи и постоянство позиционирования.
Усовершенствованная система управления: удобный интерфейс с мониторингом в реальном времени для повышения эффективности работы.
Термическая стабильность: симметричное охлаждение и компенсация теплового смещения уменьшают отклонения при обработке.
VMC-855 сочетает в себе прочную конструкцию и высокоскоростные возможности, отвечающие требованиям современных производственных сред.
Описание машины
| Тип машины | Единица | VMC855 (жесткий рельс) |
| Рабочий стол | ||
| Рабочий стол(length×width) | мм | 1050×520 |
| Максимальная нагрузка стола | кг | 700 |
| Т-образный паз (количество пазов × ширина паза × шаг) | мм | 5-18×80 |
| Трехосный маршрут | ||
| Путешествие по осям X/Y/Z | мм | 850/550/600 |
| Расстояние от носа шпинделя до поверхности стола | мм | 150 - 750 |
| Расстояние от центра шпинделя до направляющей поверхности колонны | мм | 520 |
| Система подачи | ||
| Система ЧПУ | Mitsubishi M70/FANUC - 0i MD | |
| Быстрое смещение осей X/Y/Z | м/мин | 16 |
| Максимальная скорость подачи реза | м/мин | 7 |
| Автоматическая система трансформации инструмента (фрезерование с ЧПУ без) | ||
| Стандартное качество инструмента | пучок | Бамбуковая шляпа тип 20/Диск тип 24 |
| Самый большой диаметр режущего ножа/длина | мм | Φ80/300 |
| Способ обмена инструментами | Пневматический | |
| Среднее время замены инструмента | сек | Тип бамбуковой шляпы: 5 шт./Тип диска: 2,5 шт |
| Точность | ||
| Точность позиционирования | мм | 0.008 |
| Точность повторного позиционирования | Мм | 0.005 |
| Шпиндельная система | ||
| Скорость шпинделя | рпм | 8000 |
| Технические характеристики шпинделя (модель/диаметр установки) | БТ40/Φ150 | |
| Способ привода шпинделя | Ременной привод | |
| Мощность двигателя шпинделя | кВт | 11/15 |
| Давление воздуха | ||
| Требования к сжатию воздуха | Кг/см² | ≥6 |
| Давление воздуха flux | м³/мин | ≥0,3 |
| Технические характеристики машины | ||
| Интегрированный вес (кг) | кг | 5500 |
| Общий размер(вес×ширина×высота) | мм | 2700×2300×2600 |
