Сценарии применения и область применения

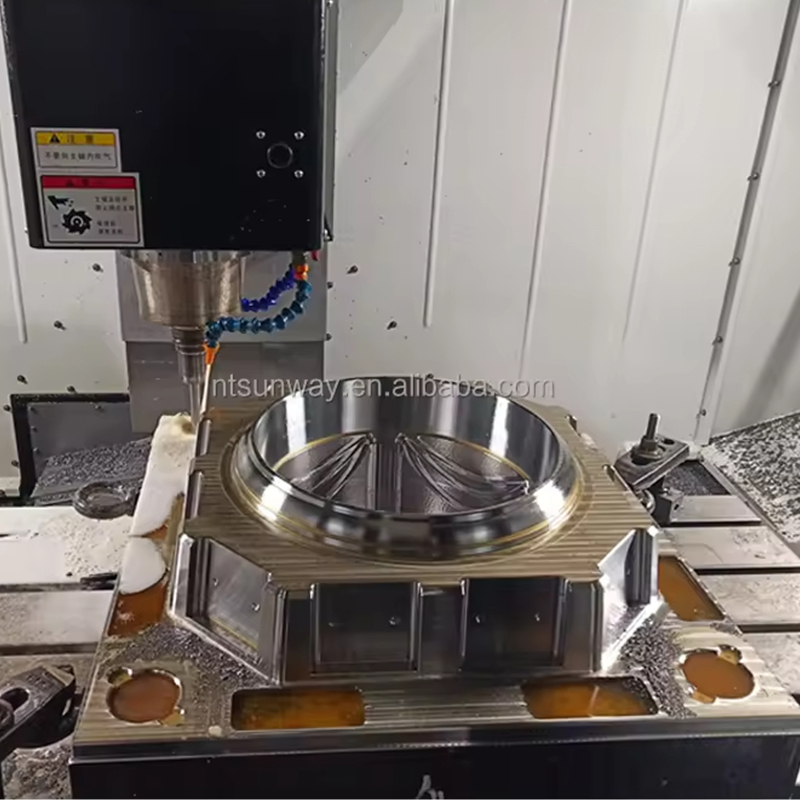

Этот обрабатывающий центр выполняет сложные контурные фрезерования, прецизионные расточки и повторяющиеся задачи серийного производства черных и цветных металлов. Конфигурация станка позволяет обрабатывать заготовки с интенсивным использованием приспособлений и выполнять многосторонние операции обработки, распространенные при изготовлении пресс-форм и конструктивных элементов.
Описание
Свяжитесь с нами
VMC-1370 — это мощный вертикальный обрабатывающий центр, предназначенный для сложных задач по резке металла. Жесткая, жесткая конструкция обеспечивает устойчивость при агрессивной обработке, а оптимизированное сопротивление термической деформации сохраняет постоянство в течение длительных рабочих циклов.
Особенности/преимущества продукта

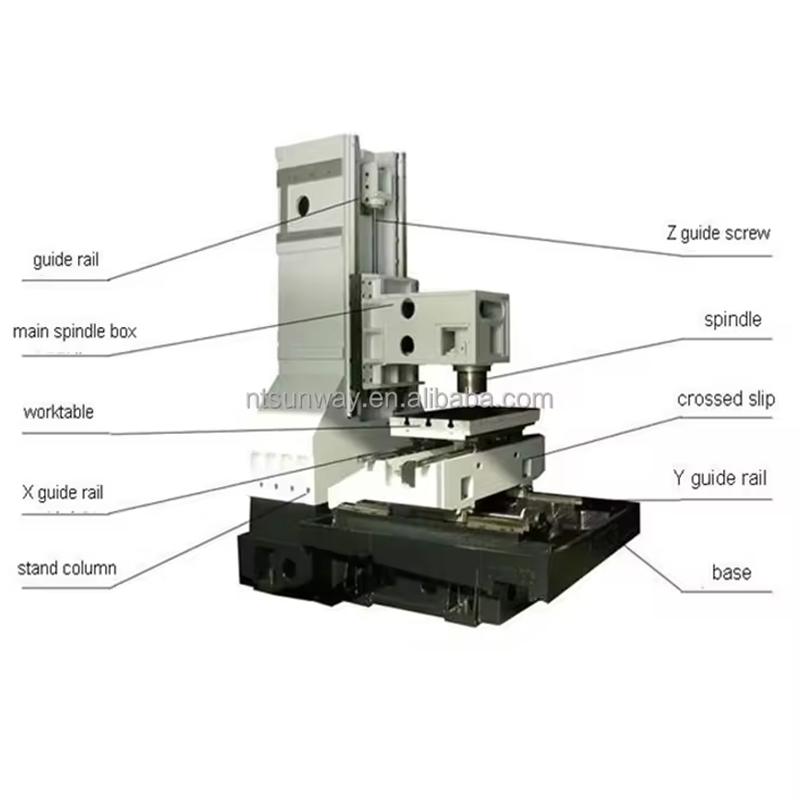

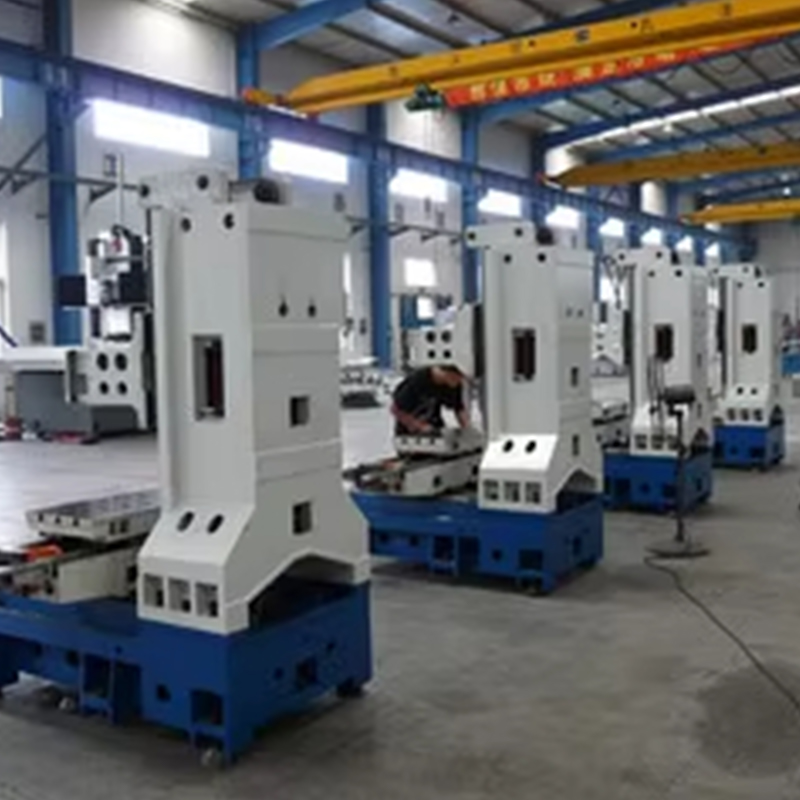

Структурная целостность: монолитная конструкция основания и колонны с усиленными ребрами для гашения вибрации
Производительность шпинделя: шпиндель с прямым приводом и сбалансированным распределением крутящего момента по диапазонам скоростей

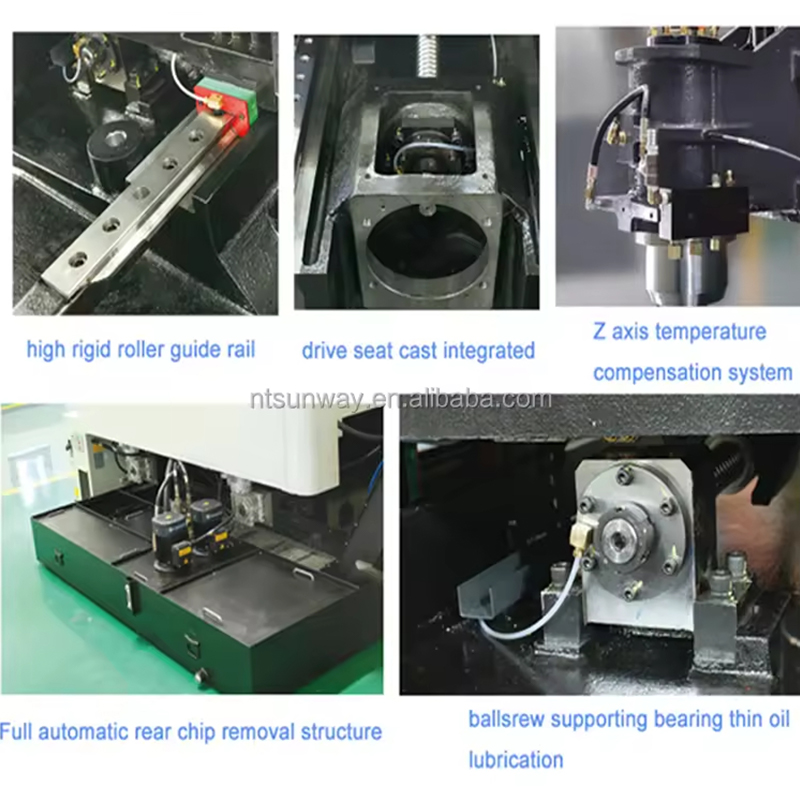

Конфигурация осей: три линейные оси с предварительно натянутыми шариковыми винтами для уменьшения люфта
Надежность процесса: автоматическая компенсация инструмента и функции термостабилизации шпинделя
Оптимизация рабочего пространства: увеличенная область обработки с доступными позициями смены инструмента
В конструкции VMC-1370’s приоритет отдается эксплуатационной стабильности и повторяемости процесса, что отвечает потребностям современных механических цехов, которым требуется стабильная производительность при обработке сложных материалов. Сбалансированное соотношение жесткости и веса облегчает как тяжелую черновую обработку, так и чистовую отделку без ущерба для устойчивости позиционирования.
Спецификация
| Тип машины | Единица | VMC1370 (жесткий рельс) |
| Рабочий стол | ||
| Рабочий стол(length×width) | мм | 1500×700 |
| Максимальная нагрузка стола | кг | 1200 |
| Т-образный паз (количество пазов × ширина паза × шаг) | мм | 5-18×140 |
| Трехосный маршрут | ||
| Путешествие по осям X/Y/Z | мм | 1300/700/650 |
| Расстояние от носа шпинделя до поверхности стола | мм | 100-750 |
| Расстояние от центра шпинделя до направляющей поверхности колонны | мм | 820 |
| Система подачи | ||
| Система ЧПУ | Mitsubishi M70/FANUC-Oi MD | |
| Быстрое смещение осей X/Y/Z | м/мин | 16 |
| Максимальная скорость подачи реза | м/мин | 7 |
| Автоматическая система трансформации инструмента (фрезерование с ЧПУ без) | ||
| Стандартное качество инструмента | пучок | Тип диска 24 |
| Самый большой диаметр режущего ножа/длина | мм | Φ110/300 |
| Способ обмена инструментами | Пневматический | |
| Среднее время замены инструмента | сек | Тип диска: 5с |
| Точность | ||
| Точность позиционирования | мм | 0.012 |
| Точность повторного позиционирования | Мм | 0.006 |
| Шпиндельная система | ||
| Скорость шпинделя | рпм | 6000 |
| Технические характеристики шпинделя (модель/диаметр установки) | БТ50/Φ155 | |
| Способ привода шпинделя | Ременной привод | |
| Мощность двигателя шпинделя | кВт | 15/18,5 |
| Давление воздуха | ||
| Требования к сжатию воздуха | Кг/см² | ≥6 |
| Давление воздуха flux | м³/мин | ≥0,3 |
| Технические характеристики машины | ||
| Интегрированный вес (кг) | кг | 10500 |
| Общий размер(вес×ширина×высота) | мм | 3900×3060×2650 |
