Сценарии применения и область применения

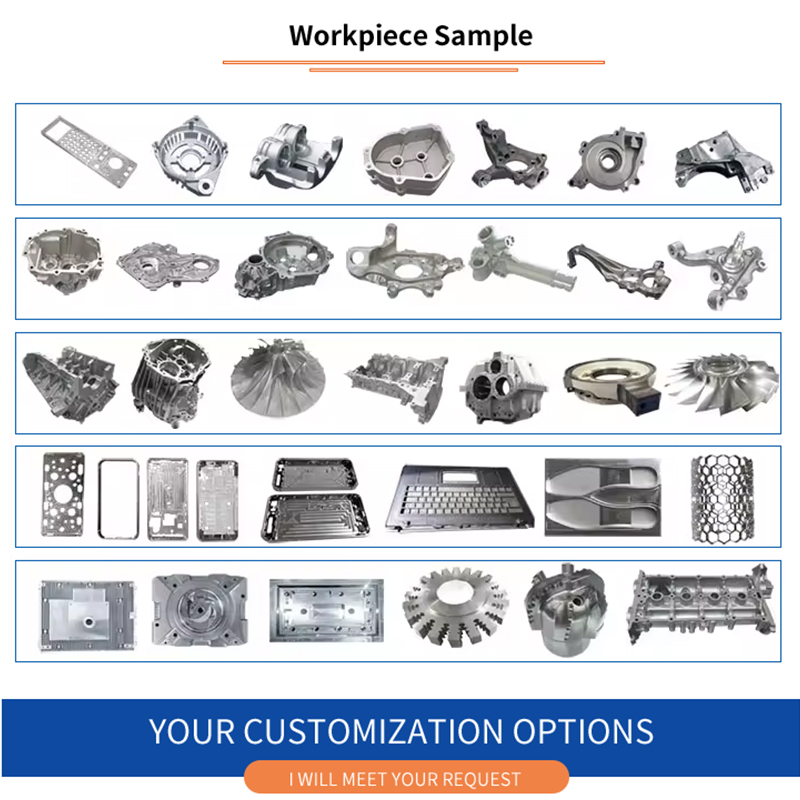

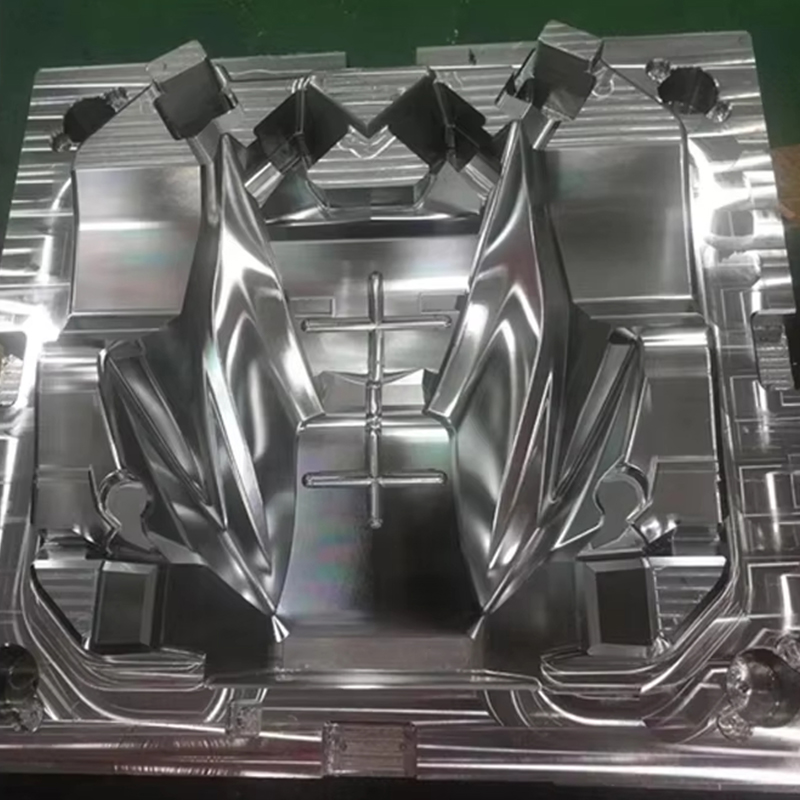

Этот обрабатывающий центр широко используется при производстве прецизионных компонентов, включая детали двигателей, гидравлическую арматуру, литьевые формы и конструкционные аэрокосмические компоненты. Его универсальность позволяет эффективно обрабатывать различные металлы, пластмассы и композитные материалы, что делает его пригодным как для мелкосерийных цехов, так и для крупносерийных производственных предприятий.
Описание
Свяжитесь с нами

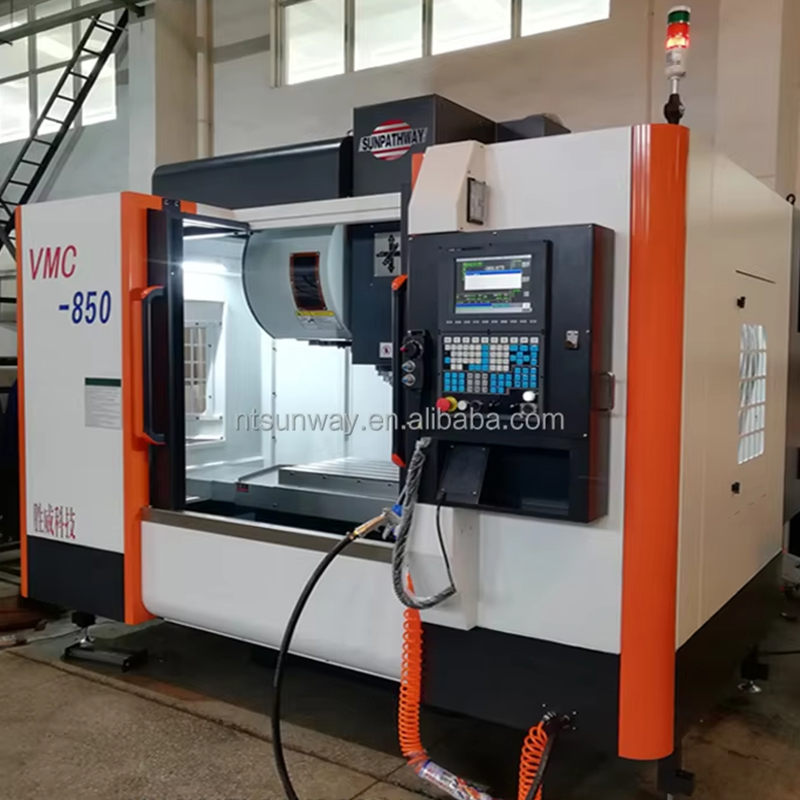

Высокоскоростной 3-осевой вертикальный обрабатывающий центр с ЧПУ VMC850L — это высокопроизводительный фрезерный станок, предназначенный для прецизионной резки металла. Изготовленный с использованием прочной чугунной рамы и высокожесткой шпиндельной системы, он обеспечивает стабильную производительность обработки для требовательного промышленного производства. Станок оснащен передовой технологией ЧПУ, высокоскоростными линейными направляющими и эффективной эвакуацией стружки для удовлетворения жестких требований к допускам.
Особенности/преимущества продукта

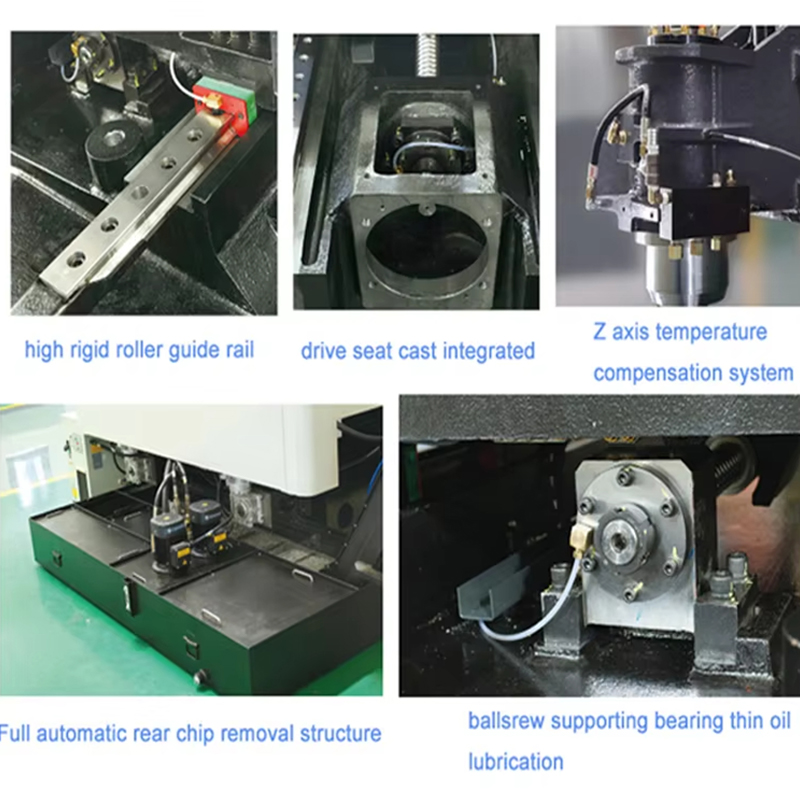

Улучшенные динамические характеристики – Серводвигатели с высоким крутящим моментом и прецизионные шариковые винты обеспечивают быстрое перемещение осей (X/Y/Z), сохраняя при этом точность позиционирования.
Оптимизированная режущая способность – Шпиндель с прямым приводом и сбалансированной конструкцией ротора сводит к минимуму вибрацию, обеспечивая более высокую скорость подачи и увеличенный срок службы инструмента.
Компактная конструкция – Компактные размеры и полное ограждение позволяют максимально эффективно использовать пространство мастерской без ущерба для объема работ.
Интеллектуальное управление процессом – Мониторинг нагрузки на шпиндель и позиционирования осей в режиме реального времени обеспечивает стабильное качество обработки.
Гибкие варианты конфигурации – Поддерживает различные инструментальные системы и решения по охлаждающей жидкости для адаптации к различным потребностям обработки материалов.
Спецификация
|
Типа станки |
Единица | VMC850 (линейные направляющие) |
|
Рабочий стол |
||
|
Рабочая поверхность (длина×ширина) |
мм | 1050×500 |
|
Макс. нагрузка на стол |
кг | 650 |
|
Т-образные пазы (кол-во×ширина×шаг) |
мм | 5-18×80 |
|
Перемещения по осям |
||
|
Х/Y/Z |
мм | 800/500/800 |
|
Расстояние от торца шпинделя до стола |
мм | 150-750 |
|
Расстояние от центра шпинделя до направляющих колонны |
мм | 620 |
|
Система подачи |
||
|
СЧПУ |
ФАНУК-0и МД | |
|
Скорость быстрых перемещений X/Y/Z |
м/мин | 30/30/20 |
|
Макс. рабочая подача |
м/мин | 12 |
|
Система автоматической смены инструмента |
||
|
Количество инструментов |
пучок |
Дисковый магазин24 |
|
Макс. диаметр/длина инструмента |
мм | Инструмент Φ80/300 |
|
Способ смены инструмента |
Пневматический | |
|
Время смены инструмента |
сек | Тип диска: 2,5с |
|
Точность |
||
|
Точность позиционирования |
мм | 0.008 |
|
Повторяемость позиционирования |
Мм | 0.005 |
|
Система шпинделя |
||
|
Скорость вращения шпинделя |
рпм | 8000 |
|
Конус шпинделя (тип/посадочный диаметр) |
БТ40/150 | |
|
Привод шпинделя: ременный |
Ременный |
|
|
Мощность двигателя шпинделя |
кВт | 11/15 |
|
Пневматическая система |
||
|
Требуемое давление сжатого воздуха |
Кг/см² | ≥6 |
|
Расход воздуха |
м³/мин | ≥0,3 |
|
Габариты и вес |
||
|
Масса станка |
кг | 5000 |
|
Габариты (Д×Ш×В) |
мм | 2700×2300×2600 |
Мы можем предоставить вам удовлетворительный план!
