Сценарии применения и область применения
Аэрокосмическая промышленность: Изготовление лопаток турбин и конструктивных элементов.
Автомобилестроение: прототипирование и производство пресс-форм и деталей по индивидуальному заказу.
Медицина: Производство ортопедических имплантатов и хирургических инструментов.
Электроника: Прецизионная обработка корпусов и разъемов.
Образование и исследования: Обучение и разработка передовых методов механической обработки.
Многоосевая возможность (3/4/5 осей) для сложной геометрии.
Прочная рама с виброгасящими свойствами.
Высокоскоростной шпиндель с регулируемым управлением оборотами.

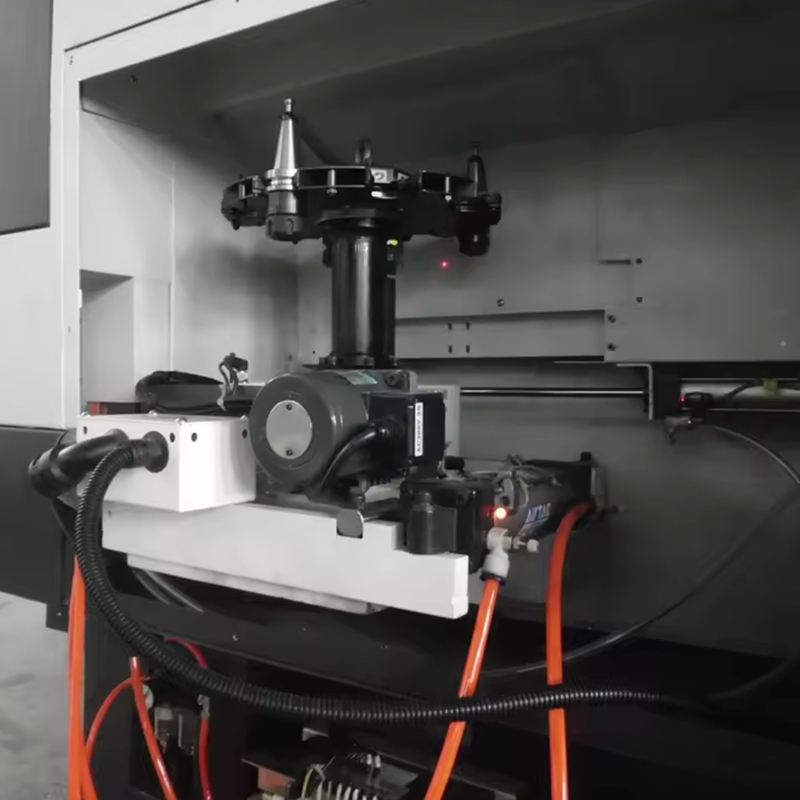

Автоматическая смена инструмента (опция) для бесперебойной работы.
Усовершенствованная система охлаждения для поддержания термической стабильности.
Описание
Свяжитесь с нами
Модель DX-5050 обладает жёсткой конструкцией, высокомоментным шпинделем и прецизионными шарико-винтовыми передачами, что гарантирует стабильность работы при длительной эксплуатации. Модульная конструкция позволяет легко интегрировать дополнительные оси, адаптируясь к растущим производственным требованиям. Станок совместим со стандартным программным обеспечением САПР/АСТПП, обеспечивая эффективный рабочий процесс от проектирования до производства.
Особенности/преимущества продукта
Адаптируется к мелкосерийному и многомиксному производству.
Сокращение времени настройки благодаря интуитивно понятному интерфейсу управления.
Улучшенная отделка поверхности за счет минимизации прогиба инструмента.
Низкие требования к техническому обслуживанию благодаря прочным компонентам.
| Элемент | Единица | DX5050 |
| Рабочий стол | мм | 550×500 |
| Т-образный слот | мм | 5-14 |
| Скорость шпинделя | р/мин | 3000-24000 |
| Выходная мощность шпинделя | кВт | 3.2 |
| Шпиндель (диапазон диаметров инструмента) | Φ3-Φ12 | |
| Ось X | мм | 500 |
| Ось Y | мм | 500 |
| Ось Z | мм | 250 |
| Минимальное расстояние от шпинделя до стола | 60 | |
|
Высота портала |
мм | 310 |
|
Ширина портала |
мм | 600 |
|
Модель шарико-винтовой пары |
3205 | |
|
Модель линейных направляющих |
X:Y:Z: Н25 |
|
|
Максимальная скорость |
мм/мин | 8000 |
|
Точность позиционирования |
мм | 0,01/300 |
|
Повторяемость позиционирования |
мм | 0.003 |
|
Максимальная нагрузка на рабочий стол |
кг | 200 |
|
Масса станка |
кг | 2300 |
Мы можем предоставить вам удовлетворительный план!
