Сценарии применения и область применения
Основные области применения включают изготовление прецизионных форм и штампов, обработку аэрокосмических компонентов и производство специализированных инструментов. Машина обрабатывает такие материалы, как закаленные инструментальные стали, карбиды и жаропрочные сплавы, что позволяет применять их там, где традиционные методы резки нецелесообразны.
Описание
Свяжитесь с нами

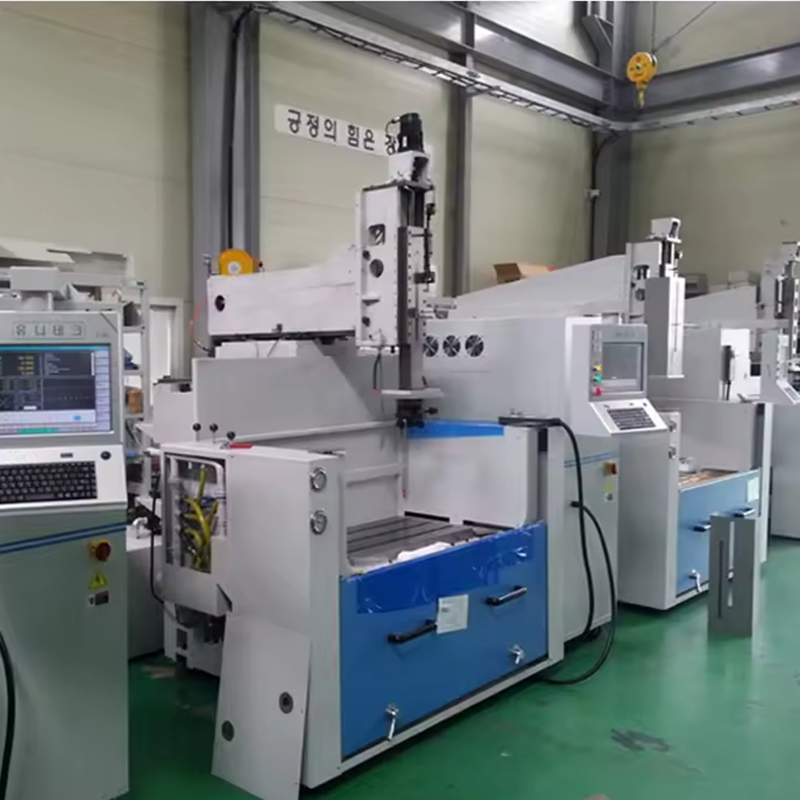

3-осевой штамповочный станок с ЧПУ и электроэрозионной обработкой с ЧПУ CNC-OX540 предназначен для контролируемой электроэрозионной обработки токопроводящих металлов. Его трехосная система ЧПУ обеспечивает точное управление движением, что делает его пригодным для применений, требующих сложной формы и высокого качества поверхности. Машина создана для обеспечения долговечности и повторяемости в промышленных условиях.
Благодаря прочной конструкции и оптимизированной технологии искровой эрозии CNC-OX540 обеспечивает стабильную производительность обработки. Система включает в себя мониторинг в реальном времени и адаптивную регулировку разряда для поддержания стабильной работы. Программируемые настройки позволяют эффективно обрабатывать сложные геометрические объекты без ручного вмешательства.
Особенности/преимущества продукта
Оси с ЧПУ: обеспечивают точное позиционирование и повторяемость траекторий обработки.
Динамическое регулирование разряда: автоматически регулирует выходную энергию в зависимости от материала и условий обработки.
Жесткая конструкция рамы: минимизирует прогиб и сохраняет устойчивость при длительной эксплуатации.
Интегрированная автоматизация процессов: включает автоматизированную промывку и управление электродами для сокращения времени простоя.
Расширяемая функциональность: поддерживает дополнительные насадки для специализированных операций.
Спецификация
| Модель | ОКС-430 (450) | ОКС-540 | ОКС-650 | ОКС-850 | ОКС-1060 | |
| Размер рабочей поверхности (мм) (длина × ширина) | мм | 700×400 | 850×500 | 900×650 | 1100×650 | 1250×800 |
| Движение влево и вправо (ось X) | мм | 450 | 500 | 600 | 850 | 1000 |
| Передний и задний ход (ось Y) | мм | 350 | 400 | 450 | 500 | 600 |
| Ход шпинделя (ось Z) | мм | 300 | 300 | 400 | 400 | 500 |
| Расстояние от нижнего конца пластины Т-образного паза до рабочей поверхности | мм | 320-620 | 370-670 | 370-770 | 500-900 | 500-1000 |
| Размеры внутренней полости масляного бака (длина × ширина × высота) | мм | 1200×700×440 | 1440×800×500 | 1616×950×550 | 1800×1100×600 | 2100×1250×600 |
| Емкость топливного бака | Л | 703 | 828 | 1177 | 1340 | 1960 |
| Максимальный вес электрода | мм | 100 | 120 | 150 | 200 | 400 |
| Несущая способность верстака | кг | 1000 | 1800 | 2500 | 3000 | 3500 |
| Вес машины | кг | 2500 | 3300 | 3500 | 4500 | 6500 |
| Цена за единицу | юань | 70000 | 83000 | 92000 | 104000 | 140000 |
Мы можем предоставить вам удовлетворительный план!
