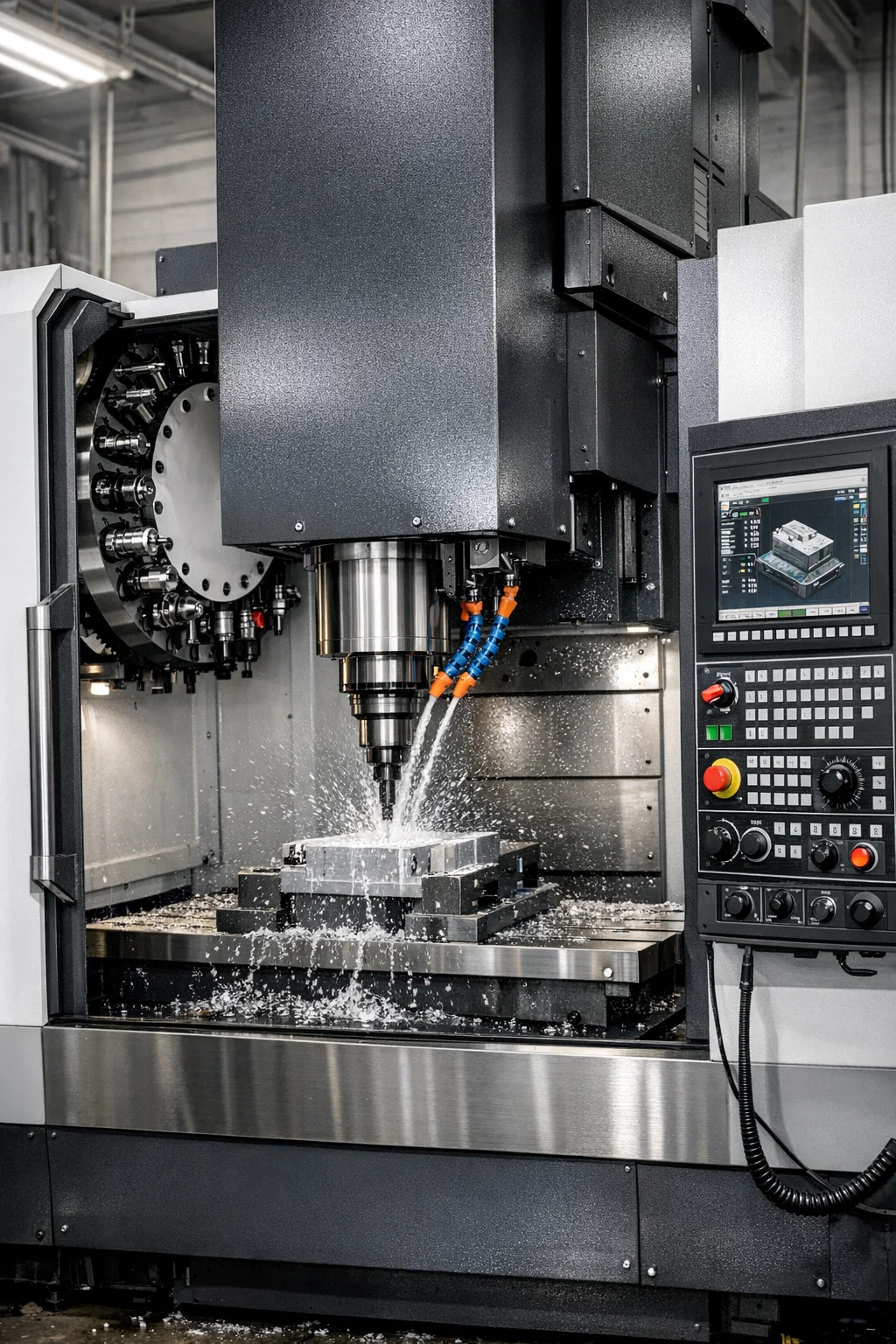

Что такое вертикальные обрабатывающие центры?

Среди разнообразного семейства станки с ЧПУ , вертикальные обрабатывающие центры (VMC) являются наиболее распространенными и универсальными. Если вы зайдете в механический цех, вы, скорее всего, увидите больше таких машин, чем машин любого другого типа.

Это похоже на усовершенствованный, полностью автоматизированный «вертикально-фрезерный станок». Вот подробное объяснение:

1. Почему его называют «вертикальным»?

Это название происходит от направления его шпинделя (части, которая удерживает и вращает режущий инструмент).
Вертикально вниз: в вертикальных обрабатывающих центрах шпиндель направлен вертикально вниз, к земле. Это означает, что режущий инструмент режет заготовку сверху вниз.
Преимущество гравитации: этот макет очень интуитивно понятен; стоя перед станком, можно легко увидеть, как инструмент «вырезает» поверхность материала.

2. Чем он отличается от обычного фрезерного станка?

Хотя они выглядят несколько похоже, вертикальные обрабатывающие центры гораздо сложнее.
Автоматическая смена инструмента: это его самая большая особенность. Станок обычно имеет «инструментальный магазин» в форме диска или цепочки, содержащий десятки различных инструментов. В процессе обработки станок может автоматически переключаться между сверлами, фрезами и метчиками по программе, без какого-либо ручного вмешательства.
Полностью закрытая защита: эти машины обычно поставляются с большим металлическим корпусом. Это необходимо для блокирования летящей металлической стружки и охлаждающей жидкости, что делает рабочую среду чище и безопаснее.

3. Как передвигается рабочий стол?

Логика работы большинства вертикальных обрабатывающих центров такова:
Заготовка движется, инструмент движется: материал обычно фиксируется на рабочем столе и перемещается влево и вправо (ось X) и вперед и назад (ось Y), в то время как вращающийся инструмент перемещается вверх и вниз (ось Z), чтобы контролировать глубину резания.
Гибкая координация: благодаря точной координации этих трех направлений он может обрабатывать плоскости, ступеньки, отверстия, канавки и даже сложные трехмерные изогнутые поверхности.

4. Для какой работы он лучше всего подходит?

Благодаря своим конструктивным особенностям эта машина является рабочей лошадкой во многих отраслях:
Изготовление пресс-форм: это наиболее часто используемый инструмент для обработки различных металлических форм.
Обработка деталей: например, на этом станке в основном «фрезеруются» автомобильные детали, корпуса мобильных телефонов и даже металлические детали медицинских устройств. Односторонняя обработка: если большая часть механической обработки вашей детали сосредоточена на одной стороне, вертикальный обрабатывающий центр является наиболее удобным вариантом, поскольку зажим очень прост.

5. Почему многие заводы предпочитают этот вариант?

Небольшая занимаемая площадь: по сравнению с горизонтальными обрабатывающими центрами вертикальная конструкция более компактна, что экономит заводское пространство для владельца.
Доступная цена.  При тех же требованиях к точности вертикальные обрабатывающие центры обычно дешевле, чем другие типы обрабатывающих центров, что приводит к более быстрому окупаемости инвестиций.
Простота в использовании: благодаря лучшей видимости и более четкой конструкции новички могут научиться управлять ими гораздо быстрее, чем горизонтальными машинами.

6. Мелкие детали, на которые стоит обратить внимание

Проблемы удаления стружки. Из-за вертикальной резки металлическая стружка имеет тенденцию скапливаться на поверхности заготовки или в отверстиях. Поэтому во время работы обычно требуется сильная струя СОЖ, чтобы смыть эту стружку и предотвратить ее царапание обрабатываемой поверхности.
