Сколько органов управления имеет станок с ЧПУ?

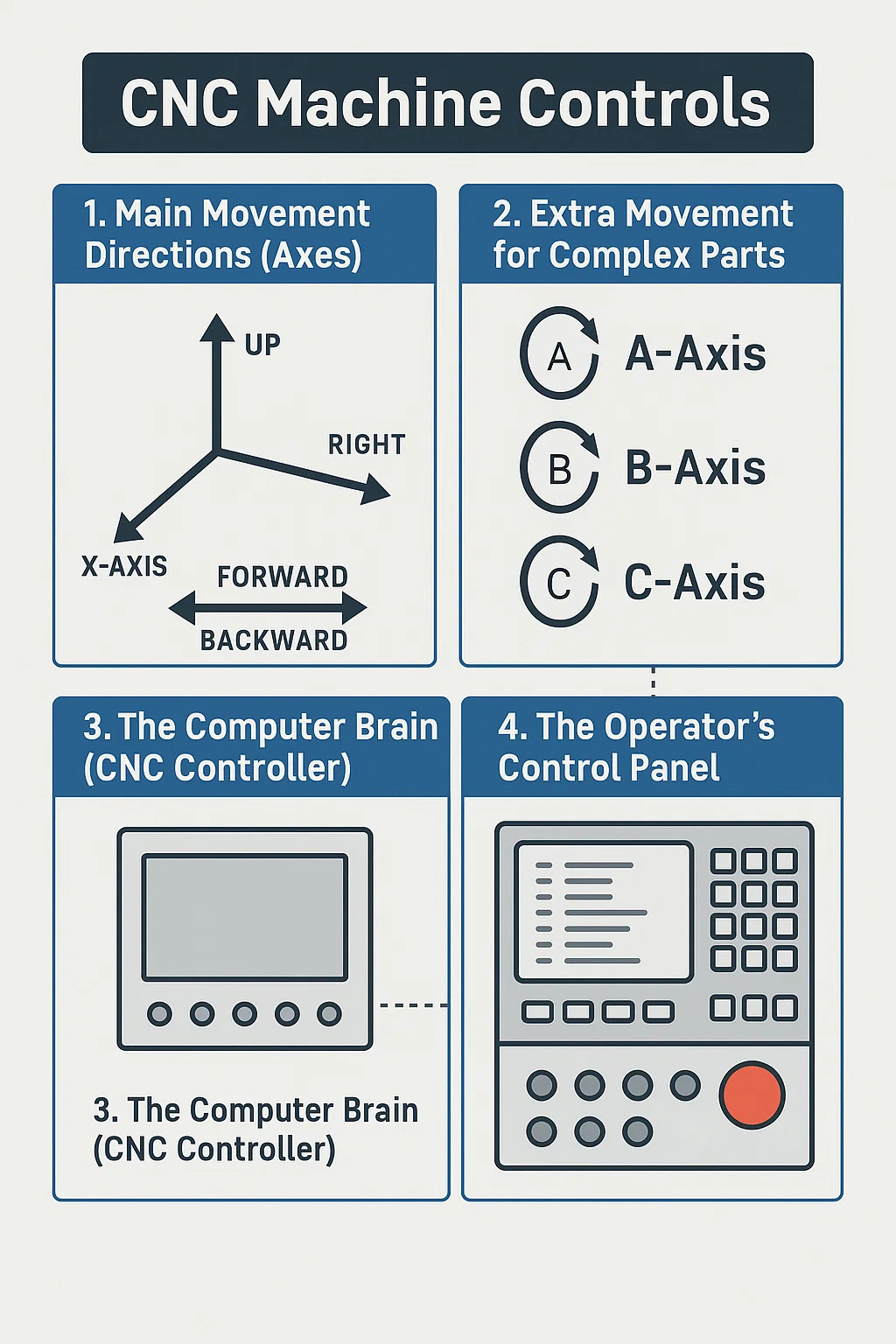

Вот как работают элементы управления на типичном станке с ЧПУ, в простой разбивке:

1.Основные направления движения (оси). Это основа станок с ЧПУ контроль.

• Думайте об этом как об основных направлениях, в которых может двигаться режущий инструмент или заготовка.
• Ось X: управляет движением влево и вправо (обычно самое длинное перемещение).
• Ось Y: контролирует движение вперед и назад.
• Ось Z: контролирует движение вверх и вниз (часто, когда шпиндель или режущий инструмент перемещаются вертикально).
• Базовый станок с ЧПУ (например, простой фрезерный станок или фрезерный станок) имеет три основных элемента управления (X, Y, Z).

2.Дополнительное движение для сложных деталей:

• Более продвинутые станки с ЧПУ добавляют к этим трем основным средствам управления вращением.
• Ось A: вращение вокруг линии оси X.
• Ось B: вращение вокруг линии оси Y.
• Ось C: вращение вокруг оси Z (обычно на токарных станках с ЧПУ для позиционирования инструментов или приводных инструментов).
• 4-осевой станок с ЧПУ добавляет одну ось вращения (часто A или B) к базовым X,Y,Z.
• 5-осевой станок с ЧПУ добавляет две оси вращения (обычно A и B) к X,Y,Z, что позволяет инструменту приближаться к заготовке практически под любым углом. Это часто встречается на высокопроизводительных обрабатывающих центрах с ЧПУ.

3. Компьютерный мозг (контроллер ЧПУ):

• Это не «орган управления», который вы физически перемещаете, а электронный блок, управляющий всем представлением.
• Он считывает запрограммированные инструкции (G-код) и отправляет сигналы двигателям, приводящим в движение каждую ось. Он сообщает станку с ЧПУ, когда и как далеко нужно двигаться по X, Y, Z, A, B или C.

4.Панель управления оператора:

•Здесь человек взаимодействует со станком с ЧПУ.
• Включает экран, показывающий программу и состояние машины.
• Имеет кнопки и ручки для:
• Запуск и остановка программы.
• Перемещение осей вручную (часто называемое «толчковым ходом»).
• Загрузка программ.
• Настройка станка (например, указание ему, где находится инструмент).
•Кнопка аварийной остановки (очень важный элемент управления!).
