Что такое станки с ЧПУ? Полное руководство по оборудованию с ЧПУ

Станки с ЧПУ — сокращение от «станков с числовым программным управлением» — представляют собой автоматизированные производственные инструменты, которые используют предварительно запрограммированное компьютерное программное обеспечение для управления движением оборудования для резки, сверления, фрезерования или формовки. Вместо того, чтобы человек вручную направлял инструмент вдоль заготовки, машина считывает закодированную программу (обычно G-код) и выполняет точные движения с постоянством, которое не может повторить ни одна человеческая рука. оборудование с ЧПУ является основой современного производства , используемый в различных отраслях промышленности, от аэрокосмической и автомобильной до производства медицинского оборудования и бытовой электроники.

Проще говоря: станок с ЧПУ берет файл цифрового проекта, преобразует его в последовательность команд движения, а затем выполняет эти команды для придания формы исходному материалу — металлу, дереву, пластику, пенопласту или композиту — в готовую или полуфабрикатную деталь. Весь процесс может выполняться без присмотра 24 часа в сутки, производя идентичные детали с допусками до ±0,001 дюйма (±0,025 мм).

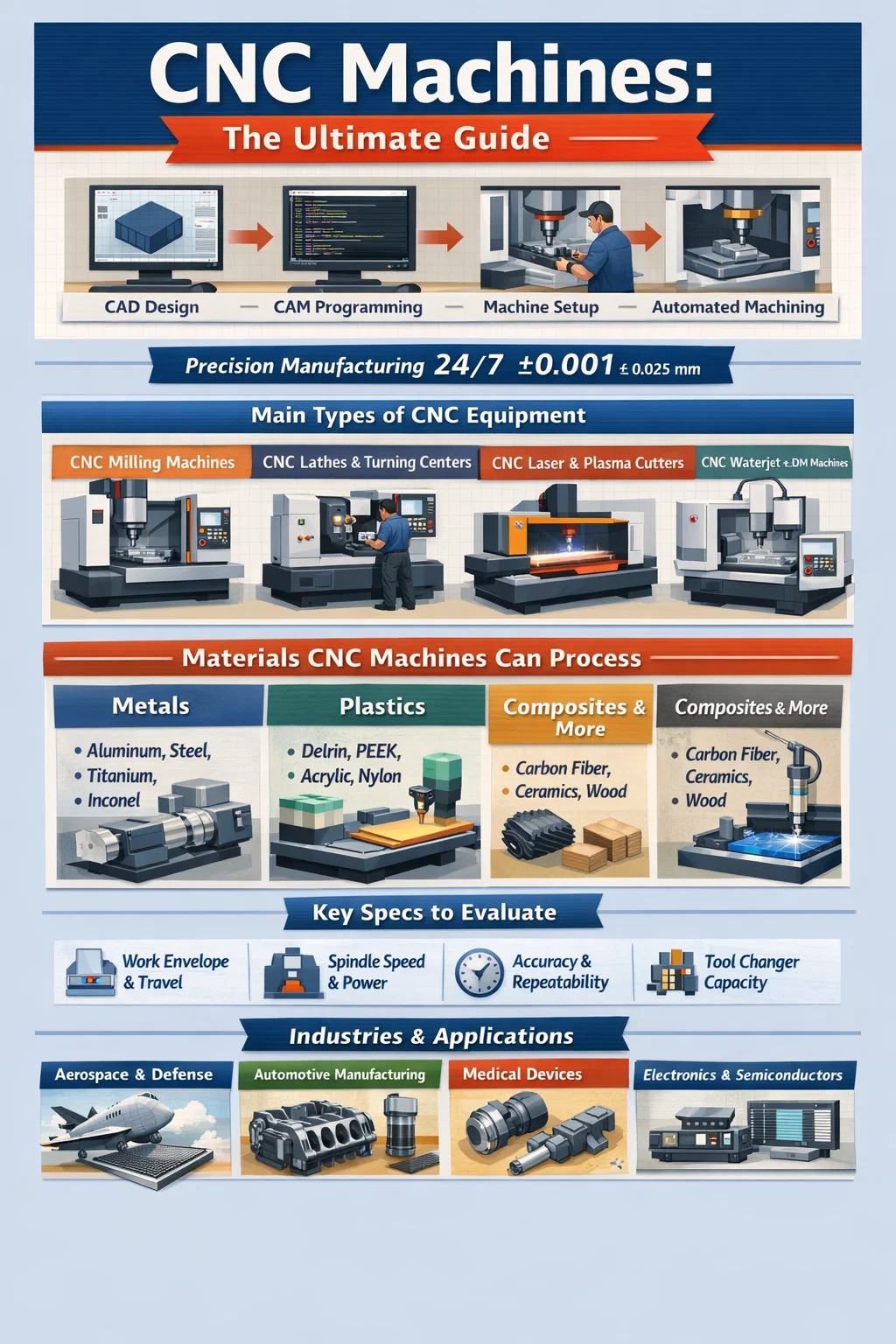

В этом руководстве описано все, что вам нужно знать: как работают станки с ЧПУ, основные категории оборудования с ЧПУ, с какими материалами они работают, как читать их характеристики и на что обращать внимание при выборе оборудования для конкретного применения.

Как работают станки с ЧПУ: от файла проекта до готовой детали

Процесс обработки на станке с ЧПУ следует четкой цепочке этапов. Понимание этой цепочки помогает прояснить, почему оборудование с ЧПУ настолько мощное и почему оно доминирует в точном производстве.

Шаг 1 — Моделирование САПР

Процесс начинается с файла САПР (компьютерного проектирования). Инженеры и дизайнеры используют такое программное обеспечение, как SolidWorks, Fusion 360 или AutoCAD, для рисования детали в трех измерениях с указанием точной геометрии, размеров, допусков и шероховатости поверхности. Этот цифровой проект является основой для всего последующего.

Шаг 2 — CAM-программирование

Файл САПР импортируется в программное обеспечение CAM (автоматизированное производство) — такие инструменты, как Mastercam, Siemens NX CAM или встроенный модуль CAM в Fusion 360. Программное обеспечение CAM преобразует геометрию в траектории инструмента: точные маршруты, по которым будет двигаться режущий инструмент, с какой скоростью, подачей и глубиной резания. Результатом этого этапа является файл G-кода — текстовая программа, полная координат, скоростей и команд.

Шаг 3 — Настройка машины

Оператор загружает G-код в контроллер станка, закрепляет сырье (называемое заготовкой или заготовкой) в тисках, патроне или приспособлении, устанавливает соответствующие режущие инструменты и устанавливает начало координат обработки. Этот этап настройки является наиболее трудоемкой частью процесса ЧПУ.

Шаг 4 — Автоматизированная обработка

После запуска программы контроллер ЧПУ интерпретирует каждую строку G-кода и отправляет точные электрические сигналы серводвигателям или шаговым двигателям на каждой оси. Эти двигатели обеспечивают линейное или вращательное движение машины с исключительной точностью. Современные контроллеры ЧПУ могут выполнять тысячи команд движения в секунду. , координируя несколько осей одновременно для создания сложных изогнутых поверхностей.

Шаг 5 — Проверка и контроль качества

После обработки готовые детали измеряются штангенциркулем, микрометрами или координатно-измерительными машинами (КИМ), чтобы убедиться, что они соответствуют заданным допускам. Крупносерийное производство часто интегрирует измерения в процессе непосредственно в рабочий процесс оборудования с ЧПУ, автоматически корректируя смещения инструмента при обнаружении износа.

Объяснение основных типов оборудования с ЧПУ

«Станок с ЧПУ» — это общий термин. Существуют десятки различных типов оборудования с ЧПУ, каждый из которых предназначен для определенного класса операций и материалов. Вот наиболее важные категории.

Фрезерные станки с ЧПУ

Фрезерные станки с ЧПУ используют вращающиеся многоточечные режущие инструменты для удаления материала с неподвижной заготовки. Инструмент перемещается по осям X, Y и Z, а на 4- и 5-осевых станках еще и вращается вокруг одной или двух дополнительных осей. Это делает фрезерную обработку с ЧПУ одним из наиболее универсальных доступных процессов обработки.

• 3-осевые фрезы — стандартная конфигурация; инструмент перемещается по осям X, Y и Z, а деталь остается неподвижной. Подходит для призматических деталей и работ с плоской поверхностью.
• 4-осные фрезы — добавить поворотную ось А, позволяющую вращать деталь и обрабатывать ее с нескольких сторон без повторной фиксации.
• 5-осевые фрезы — добавить две поворотные оси (часто A и C или B и C), что позволит обрабатывать сложные скульптурные поверхности, лопатки турбин и медицинские имплантаты за один установ. Качественный 5-осевой обрабатывающий центр может поддерживать допуски ±0,002 мм на контурных поверхностях.

Фрезерные центры с ЧПУ используются в аэрокосмической, автомобильной, литейной и оборонной промышленности. Типичный вертикальный обрабатывающий центр (VMC) со шпинделем с конусом 40 может вращаться со скоростью 10 000–15 000 об/мин, а высокоскоростные обрабатывающие центры для алюминия и композитов достигают 40 000–60 000 об/мин.

Токарные станки с ЧПУ и токарные центры

Там, где фрезерные станки вращают инструмент, токарные станки вращают заготовку. Токарный станок с ЧПУ зажимает заготовку во вращающемся патроне, затем перемещает одноточечный режущий инструмент вдоль оси Z (вдоль длины детали) и оси X (радиально) для точения, торцовки, растачивания, нарезания резьбы и канавок цилиндрических деталей.

Современные токарные станки с ЧПУ часто включают в себя приводной инструментальный шпиндель — это означает, что они также могут выполнять операции фрезерования, сверления и нарезания резьбы на одном и том же станке. Эта комбинация значительно сокращает время наладки и улучшает концентричность между токарными и фрезерованными деталями. токарные станки с ЧПУ швейцарского типа , которые проводят пруток через направляющую втулку и одновременно используют несколько инструментов, являются предпочтительным оборудованием с ЧПУ для производства крошечных и сложных деталей, таких как детали для часового дела, стоматологические винты и гидравлические фитинги, в больших объемах диаметром менее 32 мм.

Фрезерные станки с ЧПУ

Фрезерные станки с ЧПУ конструктивно аналогичны фрезерным станкам с ЧПУ, но оптимизированы для более крупных заготовок и более мягких материалов: дерева, МДФ, пенопласта, акрила, мягкого пластика и тонкого алюминиевого листа. Они используют портальную конструкцию, в которой шпиндель перекрывает большой режущий стол — стандартные размеры стола варьируются от 4 × 8 футов до 5 × 10 футов или больше.

Отрасли, которые в значительной степени полагаются на фрезерное оборудование с ЧПУ, включают производство мебели, изготовление вывесок, краснодеревщиков, судостроение и архитектурные столярные изделия. Промышленный фрезерный станок с ЧПУ среднего класса со шпинделем мощностью 5 лошадиных сил может резать МДФ толщиной 3/4 дюйма со скоростью подачи, превышающей 800 дюймов в минуту.

Плазменные резаки с ЧПУ

В оборудовании плазменной резки с ЧПУ используется струя ионизированного газа (плазмы) при температуре, превышающей 20 000 ° C, для резки электропроводящих металлов — в первую очередь стали, нержавеющей стали и алюминия. Система ЧПУ контролирует положение резака, скорость резки и высоту над листом.

Плазменное оборудование с ЧПУ ценится за скорость и экономичность при резке листов средней и толстой толщины (обычно от 1/8 до 2 дюймов). Он широко используется в производстве металлоконструкций, воздуховодах HVAC, производстве прицепов и в цехах общей металлообработки. Хотя качество резки не такое высокое, как у лазерной или гидроабразивной резки, плазменная резка предлагает гораздо более низкие эксплуатационные затраты в час.

Лазерные резаки с ЧПУ

Оборудование для лазерной резки с ЧПУ направляет мощный лазерный луч — CO₂, волокно или Nd:YAG — для плавления, сжигания или испарения материала по запрограммированному пути. Лазерное оборудование с ЧПУ превосходно подходит для резки тонкого и среднего листового металла (листовая сталь толщиной до ~ 25 мм с помощью волоконных лазеров), а также гравировки, маркировки и резки неметаллов, таких как дерево, акрил и кожа.

Волоконное лазерное оборудование с ЧПУ в значительной степени заменило CO₂-лазеры. для резки металла за последнее десятилетие, поскольку волоконные лазеры режут отражающие металлы (медь, латунь, алюминий) без риска обратного отражения, работают с более высоким электрическим КПД (эффективность розетки ~ 30–40% против ~ 10–15% для CO₂) и режут тонкую нержавеющую сталь со скоростью в 3–4 раза быстрее. Современный станок с ЧПУ с волоконным лазером мощностью 6 кВт может резать нержавеющую сталь толщиной 1 мм со скоростью более 30 метров в минуту.

Гидроабразивные резаки с ЧПУ

Оборудование Waterjet с ЧПУ режет материалы, используя поток воды сверхвысокого давления (до 94 000 фунтов на квадратный дюйм / 6500 бар), часто в сочетании с абразивным гранатовым зерном. Поскольку этот процесс не выделяет тепла, он не образует зоны термического влияния (ЗТВ), что делает его предпочтительным оборудованием для резки с ЧПУ для материалов, чувствительных к термическим искажениям — титана, закаленной инструментальной стали, композитов из углеродного волокна, стекла, керамики и камня.

Гидроабразивное оборудование с ЧПУ позволяет резать практически любой материал и любую толщину (стальную пластину до 300 мм и более), но оно медленнее и требует более высоких затрат на расходные материалы по сравнению с лазером или плазмой. Это идеальный выбор для деталей конструкций аэрокосмической отрасли, каменных столешниц, панелей из пуленепробиваемого стекла и художественной инкрустации камнем.

Электроэрозионная обработка с ЧПУ (электроэрозионная обработка)

Электроэрозионное оборудование с ЧПУ удаляет материал посредством контролируемых электрических искр между инструментом (электродом) и заготовкой, погруженными в диэлектрическую жидкость. Он может обрабатывать любой электропроводящий материал независимо от твердости, что делает его незаменимым для штампов и форм из закаленной инструментальной стали, которые могут разрушить обычные режущие инструменты.

Существует две основные формы: грузило электроэрозионное (Электроэрозионная обработка), при которой профилированный медный или графитовый электрод прожигает заготовку обратной формы, используется для полостей пресс-форм и глубоких карманов; и проволока электроэрозионная , где непрерывно подаваемая латунная проволока разрезает 2D-контуры детали с точностью позиционирования ± 0,001 мм — используется для пуансонов и штампов, экструзионных матриц и сложной профильной резки закаленной стали.

Шлифовальные станки с ЧПУ

В шлифовальном оборудовании с ЧПУ используются абразивные круги для достижения наилучшего качества поверхности и самых жестких допусков при производстве. Плоскошлифовальные станки производят плоские опорные поверхности с точностью до 0,001 мм. Круглошлифовальные станки чистят валы и отверстия. Бесцентровые шлифовальные станки обрабатывают большие объемы цилиндрических деталей, не требуя центров. Станки для заточки инструментов и фрез точно затачивают или профилируют режущие инструменты. Шлифовальное оборудование с ЧПУ необходимо при производстве подшипников, производстве прецизионных шпинделей и в любых сферах применения, где требуется шероховатость поверхности Ra 0,2 мкм или выше.

Оборудование с ЧПУ по количеству осей — что на самом деле означает разница

Одной из наиболее важных характеристик при оценке оборудования с ЧПУ является количество осей, по которым оно работает. Это напрямую определяет геометрическую сложность деталей, которые вы можете изготовить, и количество наладок, необходимых для работы.

Переход от 3-осевого к 5-осному оборудованию с ЧПУ может сократить количество настроек, необходимых для сложного аэрокосмического кронштейна, с пяти отдельных операций до одной настройки, устраняя затраты на приспособления, время оператора и совокупную ошибку позиционирования, возникающую каждый раз при повторном зажиме детали.

Материалы, которые может обрабатывать оборудование с ЧПУ

Одной из определяющих сильных сторон оборудования с ЧПУ является широта совместимости материалов. Конкретные возможности материала зависят от типа станка с ЧПУ, мощности его шпинделя, жесткости и используемого инструмента.

Металлы

• Алюминиевые сплавы (6061, 7075) — наиболее часто обрабатываемый металл; режет на высокой скорости с отличным качеством поверхности. 7075-T6 широко используется в деталях аэрокосмической отрасли.
• Сталь и нержавеющая сталь — от мягкой стали 1018 для общих конструкций до нержавеющей стали 17-4 PH для компонентов медицинской и пищевой промышленности.
• Титан (Ти-6Ал-4В) — трудно поддается механической обработке из-за низкой теплопроводности; требует жесткого оборудования с ЧПУ, острых инструментов и высокого давления СОЖ.
• Медь и латунь — высокая тепло- и электропроводность; обычно обрабатывается для электрических разъемов и сантехнической арматуры.
• Инконель и суперсплавы — исключительная термостойкость и коррозионная стойкость компонентов реактивных двигателей; очень требовательны к жесткости станка с ЧПУ и стойкости инструмента.

Пластмассы и полимеры

• Делрин (ПОМ) — самосмазывающийся, стабильный по размерам; Идеально подходит для шестерен, втулок и конструкционных кронштейнов.
• ПЭК — высокоэффективный конструкционный пластик, используемый в медицинских имплантатах и полупроводниковом оборудовании.
• HDPE, UHMW, нейлон, поликарбонат — обработаны для промышленных компонентов, приспособлений и приспособлений.
• Акрил (ПММА) — часто фрезеруются или вырезаются лазером для вывесок, дисплеев и световодов.

Композиты и специальные материалы

• Полимер, армированный углеродным волокном (CFRP) — Фрезерованная и гидроабразивная резка на станках с ЧПУ для аэрокосмической и спортивной продукции. Требуются инструменты с алмазным или твердосплавным покрытием и отличное пылеудаление.
• Стекловолокно G10/FR4 — Обработка на станках с ЧПУ подложек печатных плат и изолирующих структурных компонентов.
• Керамика и камень — гидроабразивная резка или алмазная шлифовка для технической керамики и архитектуры.
• Дерево и МДФ — Фрезерование на станках с ЧПУ для изготовления мебели, краснодеревщиков и декоративных изделий из дерева.

Ключевые характеристики, которые следует учитывать при сравнении оборудования с ЧПУ

При оценке оборудования с ЧПУ для покупки или при планировании работы для отправки в механический цех именно эти технические параметры фактически определяют, сможет ли станок делать то, что вам нужно.

Рабочий конверт / Путешествие

Максимальное расстояние, которое машина может пройти по осям X, Y и Z, определяет наибольшую деталь, которую она может физически обработать. VMC с ходом 20 × 16 × 20 дюймов не может разрезать деталь длиной 30 дюймов за одну установку.

Скорость шпинделя (об/мин) и мощность (кВт/л.с.)

Скорость шпинделя определяет, насколько быстро вращается режущий инструмент. Концевым фрезам малого диаметра и твердосплавным сверлам необходимы высокие обороты в минуту (10 000–40 000), чтобы работать с надлежащим размером поверхности. Крупногабаритным торцовым фрезам для обработки стали требуются более низкие обороты (500–2000), но высокий крутящий момент. Мощность шпинделя определяет, сколько материала вы можете удалить в минуту. — Шпиндель мощностью 40 л.с. (30 кВт) может выполнять гораздо более глубокие резы в закаленной стали, чем шпиндель мощностью 10 л.с.

Точность и повторяемость позиционирования

Точность позиционирования — это то, насколько близко машина приближается к заданному положению из любой начальной точки. Повторяемость — это то, насколько последовательно он возвращается в одно и то же положение. Для прецизионного оборудования с ЧПУ ищите значения повторяемости ±0,002 мм или выше. Оборудование с ЧПУ начального уровня может достигать только ±0,01 мм, что исключает работу с жесткими допусками.

Емкость устройства смены инструмента

Автоматические устройства смены инструмента (АТС) позволяют станку автоматически переключаться между различными режущими инструментами без вмешательства оператора. Инструментальные магазины карусельного типа на VMC обычно вмещают 20–30 инструментов, тогда как более крупные обрабатывающие центры могут вмещать 60, 120 или даже 400 инструментов. Большая емкость инструмента означает более продолжительную работу без присмотра и большую эксплуатационную гибкость.

Скорость подачи

Максимальная скорость подачи (измеряется в мм/мин или дюймах/мин) определяет, насколько быстро могут перемещаться оси. Высокие скорости ускоренного хода — 30 000–60 000 мм/мин (1 200–2 400 дюймов/мин) на современных обрабатывающих центрах — сокращают время пневматического перемещения без резки, которое может составлять значительную часть общего времени цикла обработки деталей с множеством функций.

Марка и возможности контроллера ЧПУ

Контроллер ЧПУ — это мозг станка. Основные бренды контроллеров включают Fanuc (доминирующий во всем мире, известный своей надежностью), Siemens (сильный в Европе, мощные диалоговые и 5-осевые функции), Heidenhain (предпочтительный для прецизионных штампов/форм и 5-осевого контурирования) и Mitsubishi. Возможности контроллера влияют на простоту программирования, подключение к сети, мониторинг в реальном времени и поддержку расширенных функций, таких как упреждающая буферизация, термокомпенсация искусственного интеллекта и интеграция с Индустрией 4.0.

Оборудование с ЧПУ в основных отраслях промышленности — реальное применение

Оборудование с ЧПУ — это не нишевый инструмент, а метод производства, лежащий в основе целых отраслей промышленности. Вот как это применяется в ключевых отраслях.

Аэрокосмическая и оборонная промышленность

Аэрокосмическая отрасль, пожалуй, является самой требовательной средой для оборудования с ЧПУ. Конструктивные элементы коммерческих самолетов — лонжероны крыльев, переборки, шпангоуты гондол — изготавливаются из крупных алюминиевых заготовок, при этом часто удаляется более 90% исходного материала. Для этого требуются высокоскоростные 5-осевые обрабатывающие центры с большими рабочими зонами, мощными шпинделями и подачей СОЖ под высоким давлением.

Детали двигателя — лопатки турбины, диски, кожухи — изготавливаются из титана и суперсплавов инконель. Для обработки одной лопатки турбины может потребоваться 8–12 часов обработки на станке с ЧПУ. на 5-осном станке. Допуски часто указываются в микронах, а все операции должны документироваться и отслеживаться в соответствии со стандартами качества AS9100.

Автомобильное производство

Автомобильные заводы используют массивные конвейерные линии и специализированные обрабатывающие станки с ЧПУ для производства блоков двигателей, головок цилиндров, коленчатых валов, распределительных валов и корпусов трансмиссий в объемах, превышающих десятки тысяч деталей в день. Горизонтальные обрабатывающие центры (HMC) с устройством смены паллет являются «рабочей лошадкой» в обработке автомобильных двигателей: пока обрабатывается один поддон, оператор загружает следующий, обеспечивая резку шпинделя почти 100% времени.

Автомобильная оснастка (формы и штампы, которые штампуют, прессуют и отливают панели кузова и конструктивные элементы автомобиля) производятся на 5-осевых обрабатывающих центрах с ЧПУ и проволочно-эрозионных станках в инструментальных и штамповочных цехах.

Производство медицинского оборудования

Оборудование с ЧПУ необходимо для производства ортопедических имплантатов (компоненты замены коленного и тазобедренного сустава), спинальных кейджей, зубных имплантатов, хирургических инструментов и компонентов катетеров. Материалы сложные — титан, кобальт-хром, нержавеющая сталь 316L, PEEK — и допуски на опорных поверхностях чрезвычайно жесткие, часто ±0,01 мм или меньше.

Швейцарские токарные станки с ЧПУ широко используются для производства крошечных костных винтов, зубных абатментов и наконечников катетеров в больших объемах. Медицинская обработка с ЧПУ также требует документальной проверки процесса, отслеживания материалов и соответствия системам качества ISO 13485.

Электроника и полупроводниковое оборудование

Индустрия полупроводникового оборудования — компании, производящие машины для производства компьютерных чипов — требует чрезвычайно точных компонентов, обрабатываемых на станках с ЧПУ. Пластинчатые столики, вакуумные камеры, корпуса линз и механизмы позиционирования изготавливаются с субмикронными допусками формы из алюминия, нержавеющей стали и керамики. Сверлильные станки для печатных плат сами по себе представляют собой специализированное оборудование с ЧПУ, использующее шпиндели, вращающиеся со скоростью 200 000–300 000 об/мин, для сверления отверстий диаметром всего 0,1 мм в печатных платах из стекловолокна.

Нефть и газ

Скважинный буровой инструмент, арматура, фланцы и устьевые детали изготавливаются на больших токарных и фрезерных станках с ЧПУ из высокопрочных легированных сталей и экзотических коррозионностойких сплавов. Детали часто большие, тяжелые и требуют сверления глубоких отверстий — специализированной операции на станке с ЧПУ с использованием ружейных сверл и сверл BTA для получения точных длинных отверстий.

Оборудование с ЧПУ и ручная обработка — прямое сравнение

Ручная обработка — с использованием токарных станков, коленных фрез и плоскошлифовальных станков, управляемых непосредственно опытным механиком, — по-прежнему играет важную роль в работе над прототипами, ремонте и работе с отдельными деталями. Однако за последние 30 лет разрыв между возможностями ручного управления и возможностями ЧПУ значительно увеличился.

Роль автоматизации и робототехники в современном оборудовании с ЧПУ

Автономный станок с ЧПУ уже гораздо более продуктивен, чем ручная обработка. Но настоящий скачок производительности в современном производстве происходит благодаря оснащению оборудования с ЧПУ системами автоматизации, которые полностью устраняют узкие места человека во время производства.

Устройство смены поддонов

Устройство смены паллет позволяет оператору устанавливать следующую деталь на внешний паллет, пока машина режет текущую. По завершении текущего цикла машина автоматически меняет поддоны за считанные секунды. Это простое дополнение может увеличить загрузку шпинделя с 50–60% до более чем 85%.

Роботизированная загрузка деталей

6-осевые промышленные роботы таких брендов, как Fanuc, KUKA, ABB и Yaskawa, все чаще используются для загрузки и разгрузки станков с ЧПУ. Робот может обслуживать одну машину или несколько машин одновременно, работая 24 часа без перерывов. Коллаборативные роботы (коботы) от таких брендов, как Universal Robots, делают роботизированную автоматизацию доступной для небольших механических цехов. которые ранее не могли оправдать стоимость или сложность традиционных промышленных роботов.

Гибкие производственные системы (FMS)

FMS связывает несколько обрабатывающих центров с ЧПУ, токарных станков, стиральных машин и станций контроля через автоматизированные транспортные средства (AGV) или системы поддонов с рельсовым управлением. Детали автоматически перемещаются со станции на станцию, а центральный компьютер планирует, какая деталь куда направляется, в зависимости от доступности и приоритета машины. Крупные автомобильные и аэрокосмические установки FMS могут обрабатывать десятки различных номеров деталей практически без вмешательства человека во время работы.

Питатели прутка для токарных станков с ЧПУ

Устройство подачи прутка автоматически загружает пруток в токарный станок с ЧПУ, позволяя станку производить сотни деталей из одного прутка без участия оператора. Алюминиевый или стальной стержень длиной 12 футов (3,6 м) может производить от десятков до сотен мелких деталей за один проход без присмотра.

Цены на оборудование с ЧПУ — сколько это на самом деле стоит?

Оборудование с ЧПУ охватывает огромный ценовой диапазон: от любительских станков начального уровня до производственных систем стоимостью в несколько миллионов долларов. Вот реалистичная разбивка стоимости нового оборудования с ЧПУ различных категорий (в долларах США, приблизительно по состоянию на 2024 год).

• Любители/Настольные фрезерные и фрезерные станки с ЧПУ (например, Shapeoko, X-Carve, Langmuir Systems): 1500–5000 долларов. Подходит для дерева, мягкого пластика и тонкого алюминиевого листа. Не для точных работ по металлу.
• Промышленные фрезерные станки с ЧПУ начального уровня (VMC) (например, Haas Mini Mill, запись Brother Speedio): 40 000–80 000 долларов США. Способен работать на реальном производстве с алюминием и мягкой сталью.
• VMC среднего класса производства (например, Haas VF-2, Mazak VCS-430A): 80 000–180 000 долларов США. Полная производственная мощность для большинства цеховых работ по стали и сплавам.
• 5-осевые обрабатывающие центры (например, DMG Mori DMU 50, Mazak Variaxis i-500): 250 000–600 000 долларов США. Требуется для аэрокосмической, пресс-форм и сложных медицинских работ.
• Большие портальные обрабатывающие центры для деталей аэрокосмической конструкции: 1 000 000–5 000 000 долларов США.
• Плазменные резаки с ЧПУ (промышленный стол): 15 000–80 000 долларов США в зависимости от размера стола и мощности источника плазмы.
• Волоконные лазерные системы резки с ЧПУ : 100 000–600 000 долларов США в зависимости от мощности (от 1 до 30 кВт) и уровня автоматизации.
• водоструйные системы с ЧПУ : 80 000–350 000 долларов США за промышленные абразивные столы для гидроабразивной резки.
• Электроэрозионные станки для проволоки : 80 000–250 000 долларов США за прецизионные системы производственного уровня.

Подержанное оборудование с ЧПУ можно купить за 30–60% от цены нового, хотя старые контроллеры и изношенная механика представляют риск. Многие цеха приобретают бывшие в употреблении станки, чтобы начать работу, а затем реинвестируют в новое оборудование с ЧПУ по мере роста потребностей в мощностях.

Ведущие производители оборудования с ЧПУ

На мировом рынке оборудования с ЧПУ доминирует относительно небольшое количество крупных производителей, а также большое количество региональных игроков. Понимание того, кто что производит, помогает при оценке решений о покупке или понимании возможностей механического цеха.

• Хаас Автоматизация (США) — крупнейший производитель станков в западном мире по объему производства. Компания известна своими недорогими и надежными станками VMC, HMC и токарными станками. Преобладающий выбор для мастерских Северной Америки.
• DMG Mori (Германия/Япония) — образована в результате слияния немецкой компании Deckel Maho Gildemeister и японской Mori Seiki. Производитель полного спектра продукции, охватывающий все: от начальных станков VMC до сверхточных 5-осевых центров и токарно-фрезерных станков.
• Мазак (Япония/США) — крупный игрок на токарных центрах, 5-осевых фрезерных станках и многоцелевых токарно-фрезерных станках. Имеет крупный завод в США во Флоренции, Кентукки.
• Окума (Япония) — известна созданием собственных контроллеров (OSP) и высококачественными токарных и шлифовальных центров. Сильный в технологии термостабильности.
• Макино (Япония/США) — специализируется на высокоскоростных обрабатывающих центрах и электроэрозионном оборудовании для аэрокосмической, автомобильной оснастки, а также прецизионных штампов и пресс-форм.
• Трампф (Германия) — мировой лидер в производстве лазерного оборудования с ЧПУ, включая системы лазерной резки, штамповки и гибки листового металла.
• Bystronic (Швейцария) — крупный производитель оборудования для лазерной и гидроабразивной резки с ЧПУ для изготовления листового металла.
• Фанук (Япония) — в первую очередь производитель контроллеров с ЧПУ и роботов, но также производит высокоавтоматизированные центры сверления и нарезания резьбы (Robodrill), широко используемые в производстве бытовой электроники.

Техническое обслуживание оборудования с ЧПУ — что нужно для поддержания работы станков

Оборудование с ЧПУ требует значительных капиталовложений и, как любое точное оборудование, требует систематического обслуживания для обеспечения точности, надежности и долговечности. Заброшенные станки с ЧПУ теряют точность, производят отходы и в конечном итоге выходят из строя, что приводит к дорогостоящим последствиям.

Ежедневное обслуживание

• Проверьте и очистите конвейер для стружки и поддон для стружки.
• Проверьте уровень и концентрацию охлаждающей жидкости (обычно концентрация 8–12 % для водорастворимых охлаждающих жидкостей).
• Проверьте давление воздуха на станке (обычно 80–100 фунтов на квадратный дюйм требуется для устройств смены инструмента и крепления заготовки).
• Протрите открытые поверхности направляющих и смажьте направляющие маслом, если это не автоматическая система смазки.
• Визуально проверьте держатели инструментов и оснастку на предмет повреждений или биения.

Ежемесячное и периодическое обслуживание

• Проверьте люфт оси и при необходимости отрегулируйте или компенсируйте его в контроллере.
• Проверьте биение шпинделя с помощью контрольного индикатора (для точных работ оно должно составлять ≤0,001 мм TIR).
• Осмотрите и замените охлаждающую жидкость (полная замена бака обычно осуществляется каждые 6–12 месяцев).
• Проверьте сервопривод и привод шпинделя на наличие кодов ошибок и истории сигналов тревоги.
• Проверьте автоматическую систему смазки на наличие засоров и уровень масла.

Подшипники шпинделя обычно являются самым дорогим элементом обслуживания. на обрабатывающем центре с ЧПУ. Ремонт шпинделя на высокоскоростном обрабатывающем центре может стоить 5000–20 000 долларов. Запуск шпинделя на низкой скорости в цикле прогрева перед агрессивной резкой — особенно после выходных или холодных запусков — значительно продлевает срок службы подшипников.

Будущее оборудования с ЧПУ — куда движется технология

Оборудование с ЧПУ не является статичным. Несколько сближающихся технологических тенденций меняют возможности станков с ЧПУ и способы управления ими.

Гибридные аддитивно-субтрактивные станки с ЧПУ

Гибридные станки с ЧПУ сочетают в себе аддитивное производство металлов (направленное энергетическое напыление с использованием лазерной наплавки или проволочной дуги) с традиционным фрезерованием с ЧПУ на одном станке. Это позволяет добавлять материал там, где это необходимо, а затем сразу же доводить его до окончательных размеров. Такие компании, как DMG Mori (серия LASERTEC), Mazak (INTEGREX i-400 AM) и Matsuura, предлагают гибридные системы. Эти машины открывают возможности для ремонта изношенных компонентов аэрокосмической отрасли и изготовления биметаллических деталей, которые ранее было невозможно изготовить традиционным способом.

Обработка с ЧПУ с использованием искусственного интеллекта

Производители станков встраивают искусственный интеллект в свои контроллеры ЧПУ, чтобы отслеживать силы резания, вибрацию и нагрузку шпинделя в режиме реального времени, а затем автоматически регулировать скорость подачи и скорость шпинделя, чтобы предотвратить поломку, вибрацию и перегрузку инструмента. Интеллектуальные машинные функции Fanuc, Smooth Technology Mazak и SINUMERIK ONE от Siemens со встроенными возможностями искусственного интеллекта представляют это направление. Адаптивное управление на основе искусственного интеллекта может продлить срок службы инструмента на 20–50 %. и сократить количество бракованных деталей, вызванных неожиданным износом инструмента.

Индустрия 4.0 и подключенное оборудование с ЧПУ

Современное оборудование с ЧПУ все чаще подключается к общезаводским системам данных через MTConnect (открытый протокол связи для станков) или OPC-UA. Это позволяет в режиме реального времени отслеживать загрузку машины, время цикла, историю сигналов тревоги и потребление энергии. Руководители производства могут просматривать производительность оборудования с ЧПУ всего цеха на информационной панели и выявлять узкие места, недостаточно загруженные станки и повторяющиеся проблемы с качеством. Интеграция с ERP-системами позволяет автоматически планировать работу на основе доступности оборудования и наличия инструментов.

Производство без освещения

Сочетание инструментальных магазинов большой емкости, роботизированной загрузки деталей, автоматизированного контроля и сетевого мониторинга позволяет большему количеству цехов использовать оборудование с ЧПУ «без света» — без присутствия человека в ночные смены и выходные дни. Японские производители станков Fanuc и Makino с 1990-х годов имеют собственные заводы по производству светильников. По мере снижения затрат на автоматизацию эта модель распространяется на средние мастерские. Отключение второй смены на обрабатывающем центре с ЧПУ может эффективно удвоить производительность с минимальными дополнительными затратами на рабочую силу.
