Каковы 7 основных частей станка с ЧПУ?

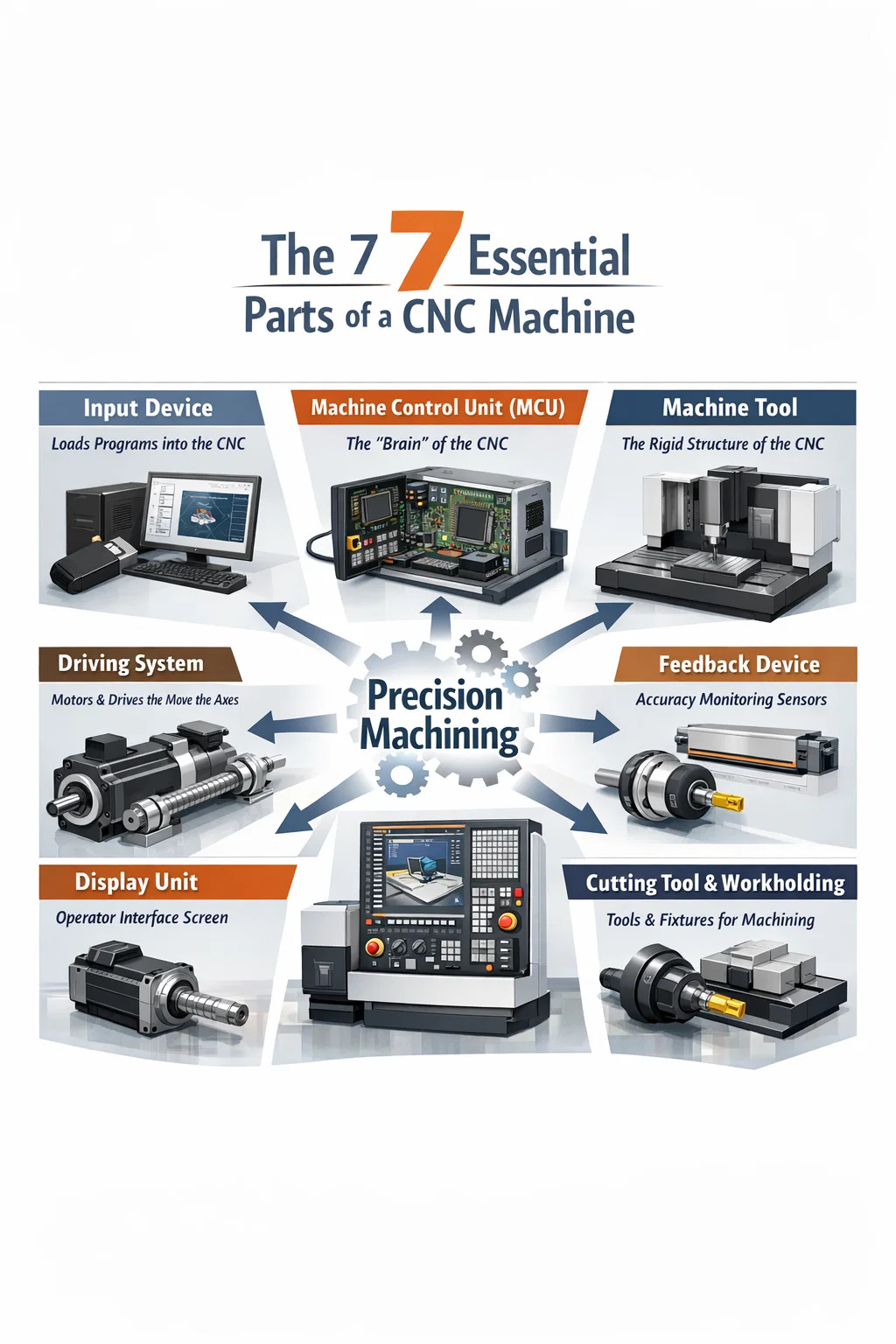

Станок с ЧПУ состоит из 7 основных частей: устройство ввода, блок управления станком (MCU), станок, система привода, устройство обратной связи, блок отображения и режущий инструмент или система крепления. Каждый из этих компонентов играет особую роль в преобразовании цифровых инструкций в точные физические разрезы, отверстия или формы. Независимо от того, оцениваете ли вы оборудование с ЧПУ для новой производственной линии или пытаетесь понять, почему машина работает неэффективно, знание того, как взаимодействуют эти детали, является основой для принятия обоснованных решений.

Современный оборудование с ЧПУ работает по принципу управления с обратной связью или с разомкнутым контуром. В системах с обратной связью обратная связь в реальном времени постоянно корректирует положение инструмента. В системах с разомкнутым контуром команды отправляются без проверки положения. На практике разница имеет огромное значение: станки с ЧПУ с замкнутым контуром могут обеспечивать настолько жесткие допуски, насколько это возможно. ±0,001 мм , в то время как системы с разомкнутым контуром обычно ограничиваются ±0,01 мм в идеальных условиях. Понимание того, какие детали обеспечивают такую ​​точность, отличает операторов, которые эффективно устраняют неполадки, от тех, кто догадывается.

Устройство ввода: с чего начинается каждая работа

Устройство ввода является точкой входа для всех инструкций по обработке. В раннем оборудовании с ЧПУ это было устройство чтения перфоленты. Сегодня устройства ввода включают порты USB, соединения Ethernet, прямые программные интерфейсы CAD/CAM и даже системы беспроводной передачи данных. Оператор или программист использует это устройство для загрузки программ G-кода и М-кода в блок управления машины.

Качество и совместимость устройства ввода существенно влияют на скорость рабочего процесса. Машина, которая поддерживает прямой импорт из программного обеспечения, такого как Mastercam, Fusion 360 или SolidCAM, исключает ручной ввод кода и уменьшает количество ошибок транскрипции. В средах с большим количеством материалов и небольшими объемами скорость загрузки программы может быть так же важна с точки зрения эксплуатации, как и сама скорость резки. Некоторые предприятия сообщают о сокращении времени установки за счет до 35% просто обновив свое оборудование с ЧПУ для поддержки прямой передачи программ по сети.

Устройства ввода также хранят библиотеки программ. Усовершенствованное оборудование с ЧПУ может хранить сотни программ обработки деталей во внутренней памяти, что позволяет операторам переключаться между заданиями без повторной загрузки файлов. Это особенно ценно в мастерских, где одни и те же семейства деталей неоднократно обрабатываются в разные смены.

Блок управления станком (MCU): мозг оборудования с ЧПУ

Блок управления станком является центральным обрабатывающим компонентом любого станка с ЧПУ. Он считывает входную программу, интерпретирует закодированные инструкции и выводит электрические сигналы в систему вождения. MCU — это то, что преобразует текстовый файл, полный координат, в синхронизированное физическое движение по нескольким осям одновременно.

Внутри типичного микроконтроллера вы найдете микропроцессор, модули памяти, интерполяторы и интерфейсы ввода/вывода. Интерполятор особенно важен — он вычисляет точный путь, по которому инструмент должен следовать между двумя точками, независимо от того, является ли этот путь линейным, круговым или винтовым. Без точной интерполяции круглые карманы не были бы круглыми, а наклонные поверхности были бы ступенчатыми, а не гладкими.

Ключевые функции MCU

• Чтение и декодирование программ обработки детали (G-код, М-код)
• Управление движением оси посредством интерполяции
• Управление коррекцией скорости шпинделя и скорости подачи
• Обработка сигналов обратной связи от энкодеров и датчиков
• Выполнение команд смены инструмента и контроль подачи СОЖ
• Мониторинг защитных блокировок и состояний неисправности

Основные бренды оборудования с ЧПУ — Fanuc, Siemens, Mitsubishi, Heidenhain — сильно дифференцируются на уровне микроконтроллеров. Например, серия Fanuc 0i-MF поддерживает 5-осевое одновременное управление и интерполяция наноуровня, поэтому она доминирует в производстве аэрокосмических и медицинских деталей. Выбор подходящего микроконтроллера для вашего оборудования с ЧПУ – немаловажное решение; он определяет, какую геометрию может производить машина и как быстро она может работать.

Станок: структурный орган, который скрепляет все вместе

Станок — это физическая механическая конструкция — станина, колонна, седло, стол и передняя бабка, — которая поддерживает все операции резки. Это каркас оборудования с ЧПУ, и его жесткость напрямую определяет, насколько хорошо станок может противостоять силам резания, не прогибаясь. Отклонение, даже в пределах нескольких микрон, приводит к погрешности размеров готовой детали.

Производители высококачественного оборудования с ЧПУ используют в качестве оснований станков чугун или полимербетон (также называемый гранитаном или минеральным литьем). Чугун эффективно гасит вибрацию и на протяжении десятилетий является отраслевым стандартом. Полимербетон, используемый в прецизионных шлифовальных и высокоскоростных обрабатывающих центрах, предлагает В 6–10 раз большее гашение вибрации по сравнению с чугуном, поэтому его можно найти в токарных и шлифовальных станках швейцарского типа, где требования к качеству поверхности очень высоки.

Направляющие — коробчатые или линейные — являются частью конструкции станка. Коробчатые направляющие хорошо справляются с тяжелыми прерывистыми резами и часто используются на крупных токарных центрах. Линейные направляющие обеспечивают более высокие скорости перемещения и являются стандартными для обрабатывающих центров, где быстрое позиционирование важнее, чем грубая сила резания. Многие современные конфигурации оборудования с ЧПУ сочетают в себе оба варианта: коробчатые направляющие по оси Z для жесткости и линейные направляющие по X и Y для скорости.

Типы конфигурации станков

Система привода: преобразование электрических сигналов в точное движение

Система привода состоит из серводвигателей, шаговых двигателей, усилителей и компонентов механической трансмиссии — шариковых винтов, реечных систем или линейных двигателей — которые перемещают оси машины. Эта система получает маломощные командные сигналы от MCU и преобразует их в точно контролируемое механическое движение с высоким крутящим моментом.

Системы привода на базе серводвигателей доминируют в профессиональном оборудовании с ЧПУ, поскольку они обеспечивают управление положением с обратной связью. Серводвигатель всегда точно знает, где он находится, поскольку он соединен с поворотным энкодером или линейной шкалой. Шаговые двигатели, используемые в недорогом или любительском оборудовании с ЧПУ, движутся дискретными шагами и могут потерять положение при перегрузке — проблема, известная как потеря шага, которая не возникает с сервоприводами.

Шарико-винтовые передачи являются наиболее распространенным компонентом трансмиссии в обрабатывающих центрах с ЧПУ. Прецизионно шлифованная ШВП класса C3 обеспечивает точность позиционирования ±0,003 мм на 300 мм хода . Катаные ШВП, которые дешевле, обычно обеспечивают точность ±0,05 мм на том же расстоянии, что приемлемо для обычных работ, но не для авиакосмических или медицинских применений с жесткими допусками. В некоторых сверхвысокоскоростных станках с ЧПУ теперь используются приводы с линейными двигателями, которые полностью исключают использование ШВП и могут достигать скоростей быстрого перемещения, превышающих 120 м/мин .

Сервопривод против шагового двигателя в оборудовании с ЧПУ: ключевые различия

• Серводвигатели: Коррекция ошибок в режиме реального времени с замкнутым контуром, подходит для высокоскоростного и высокоточного оборудования с ЧПУ.
• Шаговые двигатели: Разомкнутый контур, более низкая стоимость, риск потери шага под нагрузкой, используется в фрезерных станках с ЧПУ начального уровня и плазменных столах.
• Линейные двигатели: Никакой механической передачи, чрезвычайно быстрый отклик, используется при высокоскоростной вырубной электроэрозионной обработке и высокочастотном фрезеровании.

Устройство обратной связи: замыкание цикла точности

Устройство обратной связи измеряет фактическое положение машины и сообщает об этом MCU, чтобы любое отклонение от заданного положения можно было исправить в реальном времени. Без устройства обратной связи оборудование с ЧПУ работает вслепую — оно посылает команды и надеется, что механики их точно выполнили. Благодаря обратной связи система может обнаруживать и компенсировать износ ШВП, тепловое расширение и прогиб, вызванный нагрузкой.

Энкодеры вращения являются наиболее распространенным устройством обратной связи в токарных центрах с ЧПУ и обрабатывающих центрах. Они крепятся на валу серводвигателя и измеряют положение вращения. Линейные шкалы, установленные непосредственно на осях станка, обеспечивают еще более высокую точность, поскольку они измеряют фактическое положение стола, а не определяют его по вращению двигателя, что исключает любую ошибку, вызванную люфтом или износом ШВП. Высокопроизводительное оборудование с ЧПУ для изготовления пресс-форм и оптических компонентов использует линейные шкалы с разрешением 0,0001 мм (0,1 микрона) .

Температурная компенсация — еще одна функция, выполняемая системой обратной связи в оборудовании с ЧПУ премиум-класса. Поскольку машина нагревается во время работы, тепловое расширение может сместить положение шпинделя на несколько микрон. Станки, оснащенные термодатчиками и алгоритмами компенсации, такие как Thermal Shield от Mazak или активный контроль вибрации CELOS от DMG Mori, непрерывно регулируют смещение осей, чтобы поддерживать стабильность размеров в течение длительного производственного цикла.

Блок дисплея: окно оператора в машину

Блок дисплея, обычно называемый человеко-машинным интерфейсом (HMI) или панелью оператора, — это место, где оператор контролирует состояние машины, редактирует программы, устанавливает коррекции инструмента и реагирует на сигналы тревоги. В старом оборудовании с ЧПУ это был небольшой монохромный экран с физической клавиатурой. Современное оборудование с ЧПУ оснащено большими цветными сенсорными экранами (часто от 15 до 21 дюйма) с графическим моделированием, предварительным просмотром траектории инструмента в 3D и возможностью диалогового программирования.

Удобство использования дисплея напрямую влияет на то, насколько быстро операторы смогут настраивать задания и реагировать на проблемы. Хорошо спроектированный HMI снижает когнитивную нагрузку на оператора, особенно во время многоэтапной настройки, включающей смену инструмента, смещения детали и выравнивание приспособления. Диалоговые интерфейсы, такие как MAZATROL от Mazak или OSP от Okuma, позволяют операторам программировать детали, используя геометрические входные данные, а не исходный G-код, что значительно сокращает время программирования призматических деталей и токарных операций.

Сетевые дисплеи на оборудовании с ЧПУ, подключенном к IIoT, могут передавать данные в режиме реального времени в MES (системы управления производством), обеспечивая удаленный мониторинг нагрузки шпинделя, срока службы инструмента, количества циклов и истории сигналов тревоги. Отчет о предприятиях, на которых установлено подключенное оборудование с ЧПУ Улучшение OEE (общая эффективность оборудования) на 15–25 %. используя эти данные, можно исключить незапланированные простои и оптимизировать графики профилактического обслуживания.

Режущий инструмент и система крепления: где на самом деле удаляется металл

Режущий инструмент и система крепления представляют собой окончательный интерфейс между оборудованием с ЧПУ и сырьем. Независимо от того, насколько точен MCU, насколько жесткий станок или насколько точна система обратной связи, изношенный режущий инструмент или неправильно зажатая заготовка приведет к образованию брака. Эти компоненты часто недооцениваются при обсуждении архитектуры станков с ЧПУ, но они являются той точкой, в которой вся остальная производительность системы либо реализуется, либо теряется.

Режущие инструменты для оборудования с ЧПУ обычно представляют собой твердосплавные пластины или цельные твердосплавные концевые фрезы, сверла и развертки. Покрытия — TiN, TiAlN, DLC и AlCrN — значительно продлевают срок службы инструмента и обеспечивают более высокие скорости резания. Твердосплавная пластина с покрытием TiAlN может работать на скоростях резания. На 40–60 % быстрее чем аналог без покрытия при обработке закаленных сталей, что напрямую сокращает время цикла и стоимость детали.

Крепление на оборудовании с ЧПУ включает в себя тиски, патроны, цанги, крепежные пластины, а также гидравлические или пневматические системы зажима. Выбор фиксации влияет на время наладки, повторяемость детали и количество операций, которые можно выполнить за одну наладку. Системы зажима с нулевой точкой, например, от Schunk, Erowa или AMF, позволяют предварительно загружать поддоны в автономном режиме и фиксировать их на машине менее чем за 30 секунд с повторяемостью менее 0,005 мм , что делает их стандартными для автоматизированных ячеек оборудования с ЧПУ.

Распространенные типы режущих инструментов, используемые в оборудовании с ЧПУ

Как все 7 частей работают вместе на практике

Понимание каждой детали по отдельности полезно, но реальная ценность заключается в том, чтобы увидеть, как они взаимодействуют во время живого цикла обработки. Когда оператор загружает программу через устройство ввода и нажимает кнопку запуска цикла, MCU начинает декодирование инструкций. Он дает команду системе привода быстро привести оси в исходное положение — устройство обратной связи подтверждает прибытие. Шпиндель ускоряется до запрограммированной скорости вращения, подача СОЖ активируется по сигналу М-кода, и начинается первый рез.

Во время резки устройство обратной связи постоянно измеряет положение оси — часто со скоростью От 2000 до 8000 раз в секунду в современных сервосистемах. Если сила резания слегка отклоняет стол, сервоусилитель подает корректирующий сигнал. Блок дисплея показывает оператору в реальном времени нагрузку на шпиндель, скорость подачи и положение оси. Если износ инструмента увеличивает силу резания сверх порогового значения, некоторое оборудование с ЧПУ автоматически снижает скорость подачи, чтобы защитить деталь и шпиндель.

Этот непрерывный цикл — команда, выполнение, измерение, корректировка — делает оборудование с ЧПУ гораздо более повторяемым, чем ручная обработка. Опытный слесарь в хороший день может выдержать ±0,05 мм. Обрабатывающий центр с ЧПУ, обслуживаемый должным образом, с качественными инструментами и зажимами, обычно удерживает ±0,005 мм, а прецизионные версии удерживают еще крепче. Такое десятикратное улучшение повторяемости является прямым результатом правильной совместной работы всех семи частей.

Что происходит, когда одна деталь выходит из строя или портится

Поскольку все семь частей взаимозависимы, проблема в одной из них распространяется по всей системе. Точная диагностика неисправностей оборудования с ЧПУ требует знания того, какая часть является вероятным источником наблюдаемого симптома.

• Смещение размеров в течение производственного цикла: Часто указывает на устройство обратной связи (изношенный датчик, загрязненная линейная шкала) или тепловые воздействия в системе привода (расширение ШВП).
• Плохое качество поверхности без изменения программы: Обычно изнашивание инструмента (система режущего инструмента) или разрушение подшипника шпинделя (конструкция станка).
• Сигналы об ошибках следования оси: Обычно причина в системе привода — неисправность сервоусилителя, перегрев двигателя или заедание ШВП.
• Программа не загружается или работает неправильно: Сбой устройства ввода, повреждение памяти MCU или проблема совместимости программного обеспечения.
• Следы вибраций на поверхности детали: Проблема с жесткостью станка, изношенные подшипники шпинделя или слишком длинный вылет инструмента в системе крепления/режущего инструмента.

Структурированное устранение неисправностей, которое сопоставляет симптомы с конкретными подсистемами оборудования с ЧПУ, значительно сокращает время диагностики. Предприятия, обучающие операторов мыслить с точки зрения семи основных деталей, обычно решают проблемы с машинами в На 30–50 % меньше времени по сравнению с теми, которые требуют обслуживания без предварительного выявления неисправностей.

Оценка закупок оборудования с ЧПУ на основе 7 основных частей

При сравнении оборудования с ЧПУ от разных производителей или в разных ценовых категориях использование структуры из 7 частей дает вам структурированный метод оценки. Вместо того, чтобы сравнивать только мощность шпинделя (к чему приводит большинство рекламных проспектов), вы можете оценить каждую подсистему в соответствии с вашими конкретными производственными требованиями.

Например, предприятию, занимающемуся обработкой титановых компонентов для авиакосмической промышленности, необходим жесткий станок (корпусные направляющие, большой конус шпинделя), высокопроизводительный MCU (5-осевой, с упреждающей буферизацией), приводная система с полностью замкнутым контуром с линейными шкалами и подача СОЖ под высоким давлением через шпиндель в системе режущего инструмента. Цеху, производящему алюминиевые корпуса для электроники, нужны высокие скорости ускоренного перемещения, устройство быстрой смены инструмента и диалоговый дисплей для удобного программирования — требования совершенно другие.

Цена сама по себе является плохим ориентиром при выборе оборудования с ЧПУ. Станок стоимостью 150 000 долларов США с микроконтроллером премиум-класса, обратной связью по линейной шкале и прецизионно шлифованными шарико-винтовыми парами превзойдет станок стоимостью 200 000 долларов США с бюджетным контролем и накатанными винтами для задач, требующих постоянных допусков ниже ±0,01 мм. Систематическая оценка каждой из 7 деталей в соответствии с вашими требованиями к допускам, материалу и объему производства всегда приведет к принятию более правильных решений о покупке, чем сравнение спецификаций на уровне заголовка.
