Как еще называют вертикальный фрезерный станок? Руководство по ВМК

Как еще называют вертикальный фрезерный станок?

Вертикально-фрезерный станок чаще всего называют вертикальный обрабатывающий центр (ВМК) . Ее также называют револьверной мельницей, коленной мельницей или мельницей типа Бриджпорт, в зависимости от ее конкретной конструкции и конфигурации. В эпоху ЧПУ термин «вертикальный обрабатывающий центр» стал доминирующим отраслевым обозначением, в то время как «револьверная фреза» и «коленная фреза» продолжают обозначать отдельные механические варианты. Понимание этих названий и того, что отличает один тип от другого, является первым шагом к выбору подходящей машины для конкретного применения.

По своей сути вертикальный фрезерный станок характеризуется одной ключевой особенностью: его шпиндель ориентирован вертикально, перпендикулярно рабочему столу. Этот шпиндель удерживает и вращает режущий инструмент, перемещаясь вверх и вниз вдоль оси Z для удаления материала с неподвижной заготовки. Все остальное — будь то элементы управления ЧПУ, портальная рама или возможность гравировки — основано на этой основополагающей концепции.

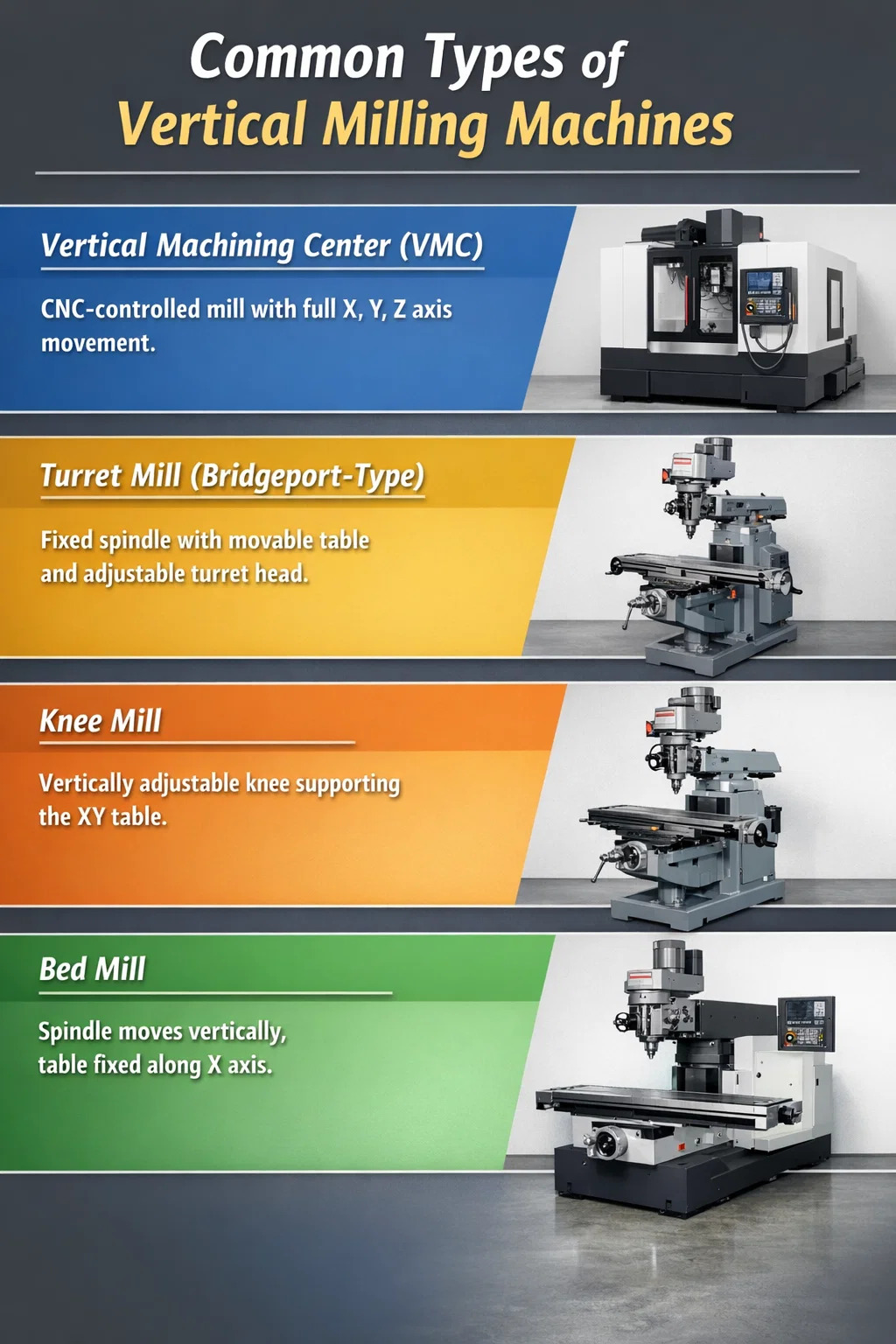

Различные имена и что они на самом деле означают

Терминология, окружающая вертикально-фрезерные станки, может сбивать с толку, поскольку один и тот же станок может одновременно носить несколько названий, каждое из которых подчеркивает разные аспекты его конструкции или функции. Вот разбивка наиболее распространенных имен:

Вертикальный обрабатывающий центр (VMC)

Это современный стандартизированный отраслевой термин для обозначения вертикально-фрезерного станка с ЧПУ. После того как в процесс фрезерования было интегрировано числовое компьютерное управление и были добавлены автоматические устройства смены инструмента, системы подачи СОЖ и устройства смены паллет, станки вышли за рамки простого фрезерования и стали «обрабатывающими центрами». VMC может выполнять сверление, растачивание, развертывание, нарезание резьбы и фрезерование за одну установку. Сейчас этот термин повсеместно используется в производственной документации, контрактах на поставку и отраслевых стандартах.

Револьверная мельница

Револьверный станок имеет фиксированный шпиндель, а рабочий стол может перемещаться как перпендикулярно, так и параллельно оси шпинделя. Шпиндельная головка, установленная на револьверной головке, обеспечивает угловое позиционирование. Такая конструкция делает револьверные мельницы очень универсальными для мелкосерийной обработки и работы с прототипами. Револьверные мельницы часто называют мельницами типа Bridgeport, это название происходит от компании Bridgeport Machines, чья конструкция коленной мельницы на протяжении десятилетий стала эталоном отраслевого стандарта. Многие станки с ручным управлением и ЧПУ до сих пор используют конфигурацию Bridgeport.

Коленная мельница

Термин «коленная фреза» относится конкретно к любому фрезерному станку, XY-стол которого перемещается вверх и вниз по колонне на регулируемом по вертикали колене. Это колено позволяет оператору устанавливать высоту рабочей поверхности по вертикали, что добавляет гибкость при изменении высоты деталей. Коленные фрезы представляют собой подкатегорию револьверных фрез и особенно распространены в мастерских и образовательных учреждениях.

Кровать Мельница

В отличие от револьверных фрез, станки со станиной имеют рабочий стол, который перемещается только вдоль оси X (перпендикулярно шпинделю), а шпиндельная бабка перемещается вертикально. Такая конфигурация обеспечивает большую жесткость, что делает станки со станиной лучше подходящими для резки в тяжелых условиях и заготовок большего размера. Большинство широкоформатных VMC в производственных средах представляют собой машины станционного типа.

Как работает вертикальный фрезерный станок: основная механика

Принцип работы вертикально-фрезерного станка прост. Заготовка прочно закрепляется на столе станка с помощью тисков, приспособления или зажима. Режущий инструмент — обычно концевая фреза, торцевая фреза или сверло — закрепляется в цанге шпинделя или держателе инструмента. Поскольку двигатель шпинделя приводит режущий инструмент во вращение с запрограммированной скоростью (измеренной в об/мин), система ЧПУ перемещает стол и шпиндельную головку вдоль осей X, Y и Z на основе инструкций G-кода.

Поскольку шпиндель расположен вертикально, режущий инструмент погружается в заготовку вниз. Это делает вертикальные мельницы особенно подходящими для таких операций, как:

• Торцевое фрезерование — выравнивание верхней поверхности заготовки.
• Фрезерование карманов — вырезание полостей или выемок в детали.
• Контурное фрезерование — следование изогнутому профилю в плоскости XY.
• Сверление и нарезание резьбы — вертикальный шпиндель естественным образом совмещается с осями сверла.
• Штамповочная обработка — обработка полостей пресс-форм с высокими требованиями к качеству поверхности.
• Гравировка — обработка мелких деталей поверхности инструментами малого диаметра.

В моделях с ЧПУ оператор программирует траекторию резки с помощью программного обеспечения CАD/CAM, которое генерирует G-код, отправляемый в контроллер станка. Затем контроллер одновременно управляет скоростью шпинделя, скоростью подачи, глубиной резания и перемещением инструмента. На современных VMC скорость шпинделя обычно находится в диапазоне от 8000 до 15 000 об/мин для стандартной обработки, а высокоскоростные шпиндели достигают 30 000 об/мин и более в специализированных приложениях.

Портальный фрезерный станок с ЧПУ: крупноформатная вертикальная фрезерная машина

A Портальный фрезерный станок с ЧПУ представляет собой специализированный тип вертикально-фрезерного станка, построенный на основе мостовой (портальной) конструкции. Две вертикальные колонны поддерживают горизонтальную перекладину, охватывающую всю ширину рабочего стола. Шпиндельная головка установлена ​​на этой перекладине и может перемещаться по ней, в то время как стол или сам портал перемещается вдоль продольной оси (X). Такая конструкция позволяет станку обрабатывать заготовки, с которыми невозможно справиться на обычном VMC.

Структурные преимущества портальной конфигурации

Портальная рама обеспечивает исключительную жесткость, поскольку силы резания распределяются симметрично по обеим колоннам, а не по одной колонне, как в стандартном коленном стане или станке с станиной. Именно эта структурная целостность позволяет портальным фрезерным станкам с ЧПУ резать закаленную сталь, конструкционные детали из титановых сплавов и большие алюминиевые заготовки на высоких скоростях подачи без вибрации. Например, в аэрокосмической промышленности портальные станки обычно обрабатывают каркасы фюзеляжа и лонжероны крыльев, длина которых превышает 10 метров.

В некоторых портальных фрезерных станках используется конструкция с подвижным столом, при которой заготовка перемещается под стационарным порталом. Другие используют конструкцию с подвижным порталом, при которой мост перемещается по неподвижному столу. Конструкции с подвижным столом, как правило, обеспечивают лучшие динамические характеристики для небольших заготовок, в то время как конфигурации с подвижным порталом предпочтительнее, когда заготовка слишком тяжелая для ускорения, например, большие сварные стальные конструкции или каменные плиты весом в несколько тонн.

Портальный фрезерный станок с ЧПУ: Applications and Industries

Портальные фрезерные станки с ЧПУ используются в отраслях, где размер, масса или и то, и другое заготовки превышают практические пределы обычных VMC. Ключевые области применения включают в себя:

• Аэрокосмическая и оборонная промышленность: обработка панелей фюзеляжа, переборок и нервюр конструкции из заготовок алюминиевых сплавов; допуски в пределах ±0,01 мм обычно соблюдаются на расстояниях перемещения в метровом масштабе.
• Производство тяжелого оборудования: обработка блоков двигателей, корпусов редукторов и сварных конструкций строительной техники и промышленного оборудования
• Промышленность штампов и пресс-форм: большие основания для литья под давлением и инструменты для литья под давлением, где портальные станки выполняют черновую обработку сыпучего материала перед окончательной обработкой на высокоскоростных станках VMC.
• Железнодорожное и судостроение: обработка рам локомотивов, судовых гребных валов и деталей корпусных конструкций
• Энергетический сектор: фланцы ступиц ветряных турбин, рамы генераторов и большие корпуса насосов

Многие современные портальные фрезерные станки с ЧПУ имеют 5-осевую обработку, при которой шпиндельная головка может наклоняться и вращаться в дополнение к стандартным трем линейным осям. Это устраняет необходимость в перемещении больших заготовок, сокращает время наладки и совокупную ошибку, возникающую при использовании нескольких наладок. 5-осевой портальный фрезерный станок может обрабатывать поверхности, которые в противном случае потребовали бы трех или четырех отдельных установок на 3-осном станке.

Ключевые характеристики для оценки

При выборе портального фрезерного станка с ЧПУ наиболее важные характеристики включают размер стола (обычно выражаемый как ширина × длина, от 1,5 м × 3 м до 6 м × 20 м или больше), максимальный вес заготовки (от 5000 кг до более 100 000 кг для тяжелых портальных станков напольного типа), мощность шпинделя (обычно от 22 до 90 кВт) и диапазон скоростей шпинделя. Жесткость линейных направляющих — будь то коробчатые направляющие или линейные рельсы — также существенно влияет на качество поверхности и точность размеров при тяжелой резке.

Гравировально-фрезерный станок с ЧПУ: точность в малых масштабах

На другом конце спектра размеров находится Гравировально-фрезерный станок с ЧПУ , высокоскоростной и высокоточный вертикально-фрезерный станок, оптимизированный для обработки мелких деталей. Эти станки занимают четкое положение между обрабатывающим центром общего назначения и специализированным гравером. В промышленности их иногда называют высокоскоростными станками или гравировально-фрезерными центрами, а их определяющими характеристиками являются высокоскоростной шпиндель, жесткая компактная рама и системы перемещения, способные точно выполнять очень узкие контурные траектории.

Чем гравировально-фрезерные станки с ЧПУ отличаются от стандартных VMC

Стандартные VMC оптимизированы для скорости съема металла — они используют инструменты большего диаметра, более высокий крутящий момент на умеренных скоростях и зажим заготовки для удаления сыпучего материала. Гравировально-фрезерные станки с ЧПУ используют противоположный подход. Их шпиндели обычно работают со скоростью от 20 000 до 60 000 об/мин, что позволяет использовать инструменты очень малого диаметра (иногда всего 0,1 мм) без отклонения инструмента, которое могло бы произойти при более низких оборотах. Такая высокая скорость вращения компенсирует снижение нагрузки стружки на зуб, обеспечивая превосходное качество поверхности даже при закалке стали выше HRC60.

Размер стола на гравировально-фрезерных станках с ЧПУ намеренно меньше, чем на обычном VMC. Типичный стол гравировально-фрезерного станка с ЧПУ имеет размеры от 450 × 450 мм до 700 × 620 мм по сравнению с VMC, минимальный размер стола которого обычно составляет 830 × 500 мм. Эта меньшая занимаемая площадь способствует повышению жесткости рамы, необходимой для тонкой работы, поскольку конструкция станка меньшего размера имеет меньше точек податливости, где вибрация может повлиять на процесс резки.

Основные области применения гравировально-фрезерных станков с ЧПУ

Гравировально-фрезерные станки с ЧПУ являются предпочтительным выбором для решения ряда задач, требующих высокой точности:

• Обработка медным электродом в форме: графитовые и медные электроды для электроэрозионной обработки требуют чрезвычайно высокого качества поверхности и сложной трехмерной геометрии; гравировально-фрезерный станок с ЧПУ производит их за один установ без полировки.
• Прецизионная черновая и чистовая обработка пресс-форм: машина может обрабатывать небольшую полость формы от необработанного материала до готовой поверхности за один зажим, исключая ошибки при перепозиционировании
• Часовое и ювелирное дело: обработка деталей механизма часов, безелей и настроек из латуни, нержавеющей стали и титана с допусками ±0,002 мм.
• Изготовление форм для обуви: 3D-формы для изготовления поверхности обуви требуют плавных сложных кривых — высокоскоростные гравировально-фрезерные станки позволяют производить их без ручной полировки.
• Обработка алюминиевых деталей и приспособлений: там, где требуются мелкие детали и гладкая поверхность алюминиевых конструкционных и декоративных компонентов.
• Гравировка и декорирование поверхности: текст, логотипы и декоративные узоры на металлических деталях бытовой электроники, промышленных табличках и медицинских приборах.

Возможности материала: сложнее, чем вы могли ожидать

Одним из распространенных заблуждений является то, что гравировально-фрезерные станки с ЧПУ предназначены только для мягких материалов. На практике хорошо сконструированный гравировально-фрезерный станок с ЧПУ может напрямую обрабатывать закаленную инструментальную сталь выше HRC60 , исключающая традиционную последовательность чернового фрезерования в отожженном состоянии, термообработки и последующей чистовой шлифовки или электроэрозионной обработки. Эта возможность значительно сокращает время выполнения заказа и общую стоимость небольших прецизионных форм. Ключевым фактором является сочетание жесткой рамы, высокоскоростного шпинделя с точной динамической балансировкой и твердосплавного инструмента, специально разработанного для твердосплавного фрезерования.

Вертикальный фрезерный станок и горизонтальный фрезерный станок: основные различия

Чтобы понять, чем отличается вертикальный фрезерный станок, необходимо провести прямое сравнение с его горизонтальным аналогом. В обоих типах станков используется вращающийся режущий инструмент для удаления материала с неподвижной заготовки, но ориентация шпинделя создает существенные различия в геометрии резания, возможностях и стоимости.

Одно практическое соображение, о котором часто не упоминают: поскольку вертикально-фрезерные станки гораздо более распространены в обрабатывающей промышленности, количество обученных операторов значительно больше. Это снижает кадровый риск, связанный с использованием специализированного опыта горизонтального фрезерования, особенно для небольших цехов или производителей в регионах, где специалистов по ЧПУ не хватает.

Выбор между стандартным VMC, портальным фрезерным станком с ЧПУ и гравировально-фрезерным станком с ЧПУ

Три основных варианта вертикально-фрезерных станков служат различным производственным потребностям. Выбор неправильного типа приводит либо к недостаточному использованию возможностей машины (плата за мощность, которая вам не нужна), либо, что еще более затратно, к постоянному выходу за пределы возможностей машины, которая не может удовлетворить требования работы.

Выберите стандартный VMC с ЧПУ, когда

• Ваши заготовки умещаются в пределах перемещения стола примерно 500–1000 мм × 400–600 мм.
• Вы производите призматические детали из стали, алюминия, чугуна или конструкционных пластиков.
• Объемы производства средние и высокие и требуют постоянной повторяемости размеров.
• Вашему цеху необходим универсальный станок общего назначения, способный выполнять самые разнообразные работы без специального инструмента.

Выбирайте портальный фрезерный станок с ЧПУ, когда

• Заготовки большие (более 1,5 м в любом линейном измерении) или очень тяжелые.
• Вы работаете в аэрокосмической, железнодорожной, судостроительной, тяжелом машиностроении или производстве крупных пресс-форм.
• Требуется высокая скорость съема материала на больших поверхностях — портальные станки превосходно справляются с агрессивной черновой обработкой на большие расстояния.
• Для обработки сложных крупных деталей за один установ необходима 5-осевая обработка.

Выбирайте гравировально-фрезерный станок с ЧПУ, когда

• Ваши детали небольшие и требуют мелкой детализации поверхности, чего стандартный VMC не может достичь без ущерба для скорости.
• Вы производите электроды для электроэрозионной обработки (медь или графит), небольшие прецизионные формы или детали для часов и ювелирных изделий.
• Необходимо прямое твердое фрезерование материалов выше HRC55, полностью исключающее стадию электроэрозионной обработки.
• Гравировка и тонкая декоративная работа по металлу – значительная часть вашей работы.

Вертикально-фрезерный станок: преимущества, объясняющие его доминирование

Вертикально-фрезерные станки — во всех их формах, от револьверных фрез до VMC и портальных станков с ЧПУ — составляют большинство фрезерных станков, установленных на производственных предприятиях по всему миру. Это доминирование не случайно. Несколько практических преимуществ усиливают предпочтение вертикальных конфигураций в широком спектре отраслей.

Видимость и мониторинг. Вертикально ориентированный шпиндель и метод резки сверху вниз дают операторам и системам мониторинга четкий и беспрепятственный обзор процесса резки. Это уменьшает количество ошибок при настройке, облегчает обнаружение износа или поломки инструмента в середине цикла, а также упрощает использование оптических датчиков и систем технического зрения для контроля в процессе обработки.

Универсальность операций. Один вертикально-фрезерный станок может выполнять торцевое фрезерование, фрезерование карманов, сверление, расточку, развертывание, нарезание резьбы, контурную обработку и гравировку без изменения базовой настройки станка. Горизонтальные фрезы, хотя и эффективны для тяжелого резания и прорезания пазов, менее подходят для такого разнообразного спектра одноустановочных операций.

Более низкая стоимость приобретения. Стандартный VMC стоит значительно дешевле, чем сопоставимый горизонтальный обрабатывающий центр. Разница в затратах обычно находится в диапазоне от 3 до 4 раз, что означает, что первоначальные капитальные затраты на вертикальную машину намного ниже. Для мелких и средних производителей эта разница определяет, какие инвестиции осуществимы.

Компактный размер. Вертикально-фрезерные станки требуют меньше места, чем горизонтальные. На предприятиях, где площадь помещения напрямую связана с производственной мощностью, такая компактность позволяет увеличить плотность станков на квадратный метр.

Более широкий доступ к инструментам. Вертикальный шпиндель совместим с подавляющим большинством режущих инструментов, представленных на рынке. Концевые фрезы, сверла, торцевые фрезы, сферические фрезы и развертки разработаны с учетом использования вертикального шпинделя, что означает, что выбор инструмента, стоимость и время доставки просты.

Ограничения, которые следует учитывать перед инвестированием

Несмотря на широкую применимость, вертикально-фрезерные станки имеют реальные ограничения, которые становятся существенными в конкретных условиях. Заблаговременное признание этих факторов предотвращает дорогостоящие несоответствия между возможностями машины и производственными требованиями.

Накопление чипов. Поскольку шпиндель режет вниз, стружка имеет тенденцию падать обратно на заготовку. Без надлежащего давления СОЖ и систем транспортировки стружки накопившаяся стружка может быть перерезана инструментом, что сокращает срок службы инструмента и ухудшает качество поверхности. Горизонтальные фрезерные станки имеют здесь естественное преимущество, поскольку сила тяжести отводит стружку от зоны резания.

Односторонний доступ. Вертикальная фреза естественным образом получает доступ к верхней поверхности заготовки. Обработка по бокам или снизу требует дополнительных настроек, специального крепления или 5-осевой обработки. Для деталей, требующих обработки со всех шести сторон, горизонтальный обрабатывающий центр или полноценный 5-осевой VMC может быть более экономичным в течение всего жизненного цикла производства.

Работа с тяжелыми заготовками. Подъем и опускание очень тяжелых заготовок на столе вертикального фрезерного станка может привести к несоответствию крепления и ошибкам перемещения заготовки. Портальные станки частично решают эту проблему, поднося инструмент к заготовке, а не перемещая заготовку к инструменту, но стандартные вертикальные обрабатывающие центры не идеальны для многотонных деталей.

Потолок скорости съема материала. Для крупнообъемных операций с самым глубоким резом, таких как черновая обработка крупных отливок из серого чугуна или фрезерование широких плоских поверхностей конструкционной стали, горизонтальные фрезерные станки с торцевыми фрезами и конфигурациями с оправкой высокой мощности могут превзойти вертикальные фрезы по скорости съема материала в единицу времени. Этот разрыв сократился благодаря стратегиям высокоскоростной обработки на VMC, но не закрылся полностью.

Эволюция от ручного коленного стана к обрабатывающему центру с ЧПУ

История вертикально-фрезерного станка отражает более широкие разработки в технологии производства. Ручные коленные мельницы, операторы которых полностью управлялись с помощью маховиков и градуированных циферблатов, были отраслевым стандартом на протяжении большей части 20-го века. Внедрение цифровых устройств считывания (DRO) в 1970-х годах повысило точность размеров без полной автоматизации. Ранние системы ЧПУ (числового управления), которые использовали перфоленту для перемещения осей, появились в 1950-х и 1960-х годах, но требовали трудоемкой подготовки ленты для каждой новой детали.

Переход на ЧПУ, где компьютер напрямую запускает программы обработки деталей, превратил вертикальные фрезерные станки из квалифицированных ручных операций в программируемые производственные системы. Автоматические устройства смены инструмента устранили ручную замену инструмента между операциями. Устройство смены паллет позволяло загружать одну деталь во время обработки другой, что значительно повышало коэффициент использования шпинделя. Сенсорные датчики позволяли проводить измерения в процессе и автоматически корректировать смещение без остановки цикла.

В результате обрабатывающий центр — эволюция вертикально-фрезерного станка с ЧПУ — мог выполнять несколько процессов за один зажим, что раньше требовало перемещения заготовки между несколькими отдельными станками. Деталь, для которой когда-то требовались фрезерный станок, сверлильный станок, расточный станок и нарезной станок, теперь можно было выполнить на одном VMC. Такая консолидация сокращает время обработки, устраняет ошибки при перепозиционировании и упрощает планирование производства. Сегодня та же траектория продолжается с многоосными VMC, токарно-фрезерными центрами и интегрированными системами автоматизации, построенными на основе базовой концепции вертикально-фрезерного станка.
