Как работает вертикальная машина?

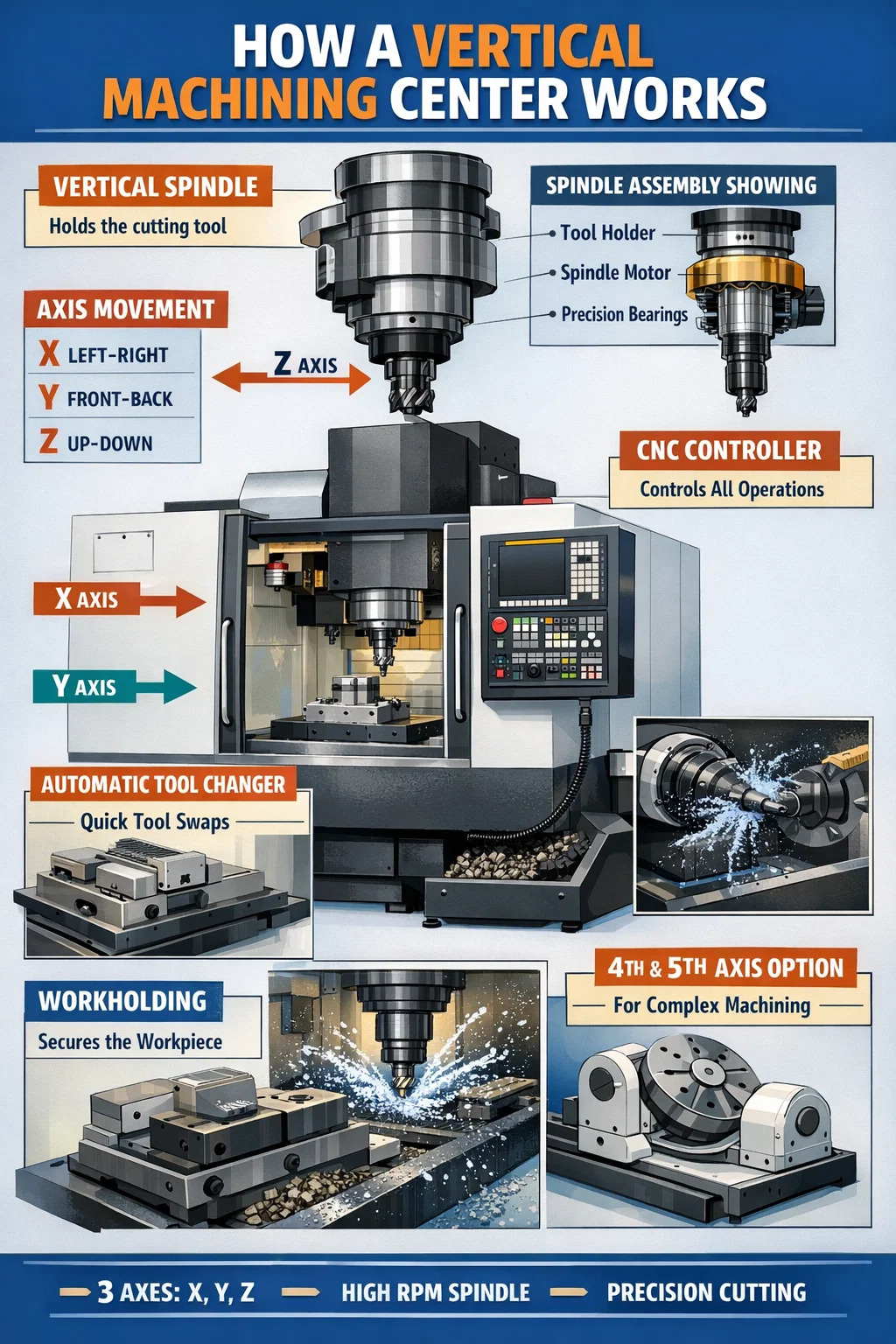

Как работает вертикальная машина: основной принцип

Вертикальная машина — в частности вертикальный обрабатывающий центр (VMC) — работает, удерживая режущий инструмент в вертикально ориентированном шпинделе, который перемещается вниз в неподвижную или перемещаемую заготовку. Ось шпинделя проходит перпендикулярно земле, то есть инструмент приближается к материалу сверху. Такая геометрия делает его очень эффективным для обработки плоских деталей, полостей пресс-форм и компонентов, требующих сверления, фрезерования или нарезания резьбы на верхних поверхностях. Большинство вертикальных обрабатывающих центров работают по трем основным линейным осям: X (слева-право), Y (спереди-назад) и Z (вверх-вниз). , причем многие современные станки добавляют четвертую или пятую поворотную ось для сложных контурных работ.

В отличие от горизонтальных обрабатывающих центров, в которых шпиндель расположен параллельно полу, в вертикальных обрабатывающих центрах режущий инструмент располагается над заготовкой. Стружка и СОЖ выпадают из зоны резания под действием силы тяжести, что сокращает повторную резку материала и в целом улучшает качество обработки поверхности. Это основополагающее механическое преимущество вертикальной ориентации при точной резке металла.

Шпиндель: сердце вертикального обрабатывающего центра

Шпиндель — это вращающийся компонент, приводящий в движение режущий инструмент. В вертикальных обрабатывающих центрах шпиндель установлен на вертикальной колонне и перемещается преимущественно вдоль оси Z. Скорость шпинделя, измеряемая в об/мин, напрямую определяет скорость съема материала и качество поверхности. Вертикальные обрабатывающие центры начального уровня обычно предлагают скорость шпинделя в диапазоне от от 6000 до 12000 об/мин , в то время как высокоскоростные обрабатывающие центры могут превышать 40 000 об/мин для алюминия и цветных сплавов.

Конусность шпинделя является еще одной важной характеристикой. Наиболее распространенные стандарты для вертикальных обрабатывающих центров включают в себя:

• КАТ 40 и КАТ 50 — широко используется в промышленности Северной Америки; CAT 40 подходит для более легких распилов и небольших машин, CAT 50 — для более тяжелого удаления материала.
• БТ 30, БТ 40, БТ 50 — японский стандарт, геометрически аналогичный CAT, но с другой конструкцией фланцев; распространено в вертикальных обрабатывающих центрах японского производства.
• HSK (конус с полым хвостовиком) — используется в высокоскоростных приложениях из-за более короткого и жесткого интерфейса; критично, когда скорость шпинделя превышает 20 000 об/мин.

Подшипники шпинделя представляют собой прецизионные радиально-упорные шарикоподшипники или керамические гибридные подшипники. Подшипниковое устройство определяет термическую стабильность и максимальную безопасную скорость. Высококачественные вертикальные обрабатывающие центры используют масляно-воздушную смазку или герметичные подшипники с консистентной смазкой для поддержания постоянной температуры шпинделя в течение длительного производственного цикла.

Типы двигателей шпинделя и их влияние на производительность резки

В вертикальных обрабатывающих центрах используются шпиндели с ременным или прямым приводом (встроенный двигатель). Шпиндели с ременным приводом экономичны и их легче ремонтировать, но они создают некоторую вибрацию, которая может снизить качество обработки поверхности при высоких скоростях подачи. Шпиндели с прямым приводом или встроенными двигателями, часто называемые «моторизованными шпинделями», полностью устраняют механические потери в трансмиссии, обеспечивая более плавное вращение, меньшую вибрацию и более быстрое ускорение. Шпиндель с прямым приводом вертикального обрабатывающего центра среднего класса может ускоряться от 0 до 12 000 об/мин менее чем за одну секунду, что значительно сокращает время простоя при больших объемах производства.

Движение оси: как станок позиционирует инструмент

Вертикальные обрабатывающие центры используют декартову систему координат для позиционирования режущего инструмента относительно заготовки. Каждая ось приводится в движение серводвигателем, соединенным с прецизионным шариковым винтом. Контроллер ЧПУ отправляет команды положения на сервопривод каждой оси, который сравнивает фактическое положение (измеренное линейным или поворотным энкодером на шарико-винтовой передаче) с заданным положением и соответствующим образом корректирует его. Эта система обратной связи с обратной связью обеспечивает повторяемость вертикальных обрабатывающих центров.

Типичная точность позиционирования промышленных вертикальных обрабатывающих центров составляет ±0,002 мм (0,0001 дюйма). , а высокоточные модели достигают ±0,001 мм. Повторяемость — способность машины возвращаться в то же положение — часто меньше, чем точность позиционирования, обычно ±0,001 мм на качественных машинах.

Ускоренный ход в зависимости от скорости подачи

Вертикальные обрабатывающие центры движутся с двумя принципиально разными скоростями. Ускоренный ход — это максимальная скорость, с которой движутся оси, когда не происходит резания — например, при изменении положения между элементами. Современные вертикальные обрабатывающие центры имеют высокую скорость перемещения. От 30 до 60 метров в минуту (примерно от 1200 до 2400 дюймов в минуту) . С другой стороны, скорость подачи — это контролируемая скорость, с которой инструмент взаимодействует с материалом, запрограммированная в G-коде и обычно варьирующаяся от 50 мм/мин для твердых сталей до нескольких тысяч мм/мин для чистового резания алюминия. Более быстрые пороги сокращают время цикла, не влияя на качество деталей, поэтому машиностроители активно конкурируют за эту спецификацию.

Линейные направляющие и прямоугольные направляющие

Способ, с помощью которого движущиеся компоненты скользят вдоль своих осей, напрямую влияет на производительность машины. Вертикальные обрабатывающие центры используют одну из двух основных систем направляющих:

• Линейные роликовые или шариковые направляющие — низкое трение, высокая скорость, отлично подходит для точных работ и высокоскоростной обработки. Наиболее распространен в современных вертикальных обрабатывающих центрах, предназначенных для обработки алюминия и легкой стали.
• Коробчатые направляющие (плоские или «ласточкин хвост») — более высокая площадь контакта, лучшее гашение вибраций, больше подходит для тяжелых прерывистых резов твердых материалов, таких как чугун или нержавеющая сталь. Более медленные пороги, но более жесткие при экстремальных силах резания.

Многие мастерские, выполняющие разнообразные работы, выбирают машины с линейными направляющими из-за их универсальности. Цеха штампов и пресс-форм, режущие закаленную инструментальную сталь, часто предпочитают станки коробчатого типа из-за характеристик демпфирования.

Контроллер ЧПУ: мозг вертикального обрабатывающего центра

Каждый вертикальный обрабатывающий центр управляется блоком ЧПУ (числового программного управления), который интерпретирует программы G-кода и преобразует их в сервокоманды в реальном времени. Контроллер одновременно координирует все оси, управляет скоростью шпинделя, управляет устройством автоматической смены инструмента и контролирует состояние станка с помощью сети датчиков.

Ведущие контроллеры ЧПУ, используемые в вертикальных обрабатывающих центрах, включают Fanuc, Siemens SINUMERIK, Mitsubishi M800 и Heidenhain TNC. У каждого есть свои сильные стороны. Контроллеры Fanuc доминируют во всем мире, их доля рынка оценивается выше 60%. , в первую очередь из-за их надежности, обширной документации и широкой доступности обслуживания. Heidenhain предпочитают в европейских прецизионных мастерских за его диалоговый интерфейс программирования и исключительную точность контурирования.

Функция прогнозирования в современных контроллерах ЧПУ особенно важна для вертикальных обрабатывающих центров, обрабатывающих сложные 3D-контуры. Функция Look-ahead считывает десятки или сотни предстоящих блоков одновременно и заранее рассчитывает необходимое замедление для поддержания точности за счет изменения направления, предотвращая появление следов от инструмента и сохраняя запрограммированные допуски даже при агрессивных скоростях подачи.

G-код и как он управляет машиной

G-код — это стандартизированный язык, который указывает ЧПУ, что делать. Команда G00 запускает быстрое позиционирование. G01 запускает линейное интерполированное резание с заданной скоростью подачи. G02 и G03 генерируют дуги окружности по и против часовой стрелки. Постоянные циклы, такие как G81 (сверление), G84 (нарезание резьбы) и G73 (сверление с вертикальным проходом), автоматизируют повторяющиеся операции с помощью одного блока кода. М-коды управляют вспомогательными функциями: M03 запускает шпиндель по часовой стрелке, M06 инициирует автоматическую смену инструмента, M08 активирует подачу СОЖ. Вместе эти команды дают операторам полный контроль над каждым движением и функцией вертикального обрабатывающего центра.

Автоматические устройства смены инструмента и управление инструментом

Одной из определяющих особенностей вертикальных обрабатывающих центров — в отличие от ручных фрезерных станков или базовых станков с ЧПУ — является устройство автоматической смены инструмента (АТС). ATC хранит библиотеку предустановленных инструментов в карусельном или цепном магазине и устанавливает их в шпиндель без вмешательства оператора, обычно за 2–8 секунд на смену инструмента.

Стандартная емкость инструментального магазина для вертикальных обрабатывающих центров варьируется от от 16 до 40 инструментов на большинстве серийных моделей магазины увеличенной емкости достигают 60, 100 или даже более позиций на более крупных машинах, предназначенных для сложных деталей, требующих большого количества операций. В механизме ATC используется механический рычаг, который извлекает текущий инструмент из шпинделя, поворачивает его в следующую позицию и вставляет новый инструмент — и все это во время скоординированного движения отвода по оси Z, чтобы минимизировать непроизводительное время.

Коррекции длины инструмента и значения компенсации радиуса инструмента сохраняются в таблице смещений контроллера ЧПУ. Операторы или оборудование для предварительной настройки измеряют длину каждого инструмента перед его загрузкой, и контроллер автоматически применяет эти смещения, чтобы обеспечить достижение запрограммированной глубины Z независимо от различий между отдельными держателями инструментов.

Управление сроком службы инструмента в производственной среде

В современных вертикальных обрабатывающих центрах управление сроком службы инструмента осуществляется с помощью контроллера ЧПУ. Система отслеживает количество обработанных деталей или общее количество минут резания, накопленное каждым инструментом, и автоматически заменяет родственный инструмент (дубликат в другом гнезде магазина), когда основной инструмент достигает запрограммированного срока службы. Это исключает неожиданные сбои инструмента, которые могут привести к бракованию дорогостоящих заготовок, и предотвращает незапланированные остановки станка во время производственных смен без освещения.

Крепление: сохранение неподвижности детали во время резки

Рабочий стол вертикального обрабатывающего центра представляет собой платформу, на которой закрепляется заготовка. Т-образные пазы, выточенные на поверхности стола, подходят для стандартного прижимного оборудования, тисков и крепежных пластин. Размер стола значительно варьируется в зависимости от класса станка: небольшой вертикальный обрабатывающий центр может иметь стол размером 500 × 400 мм, тогда как большие вертикальные обрабатывающие центры мостового типа имеют столы размером более 2000 × 1000 мм и выдерживают нагрузки в несколько тонн.

Общие методы крепления, используемые в вертикальных обрабатывающих центрах, включают:

• Прецизионные машинные тиски — быстрая настройка призматических деталей; ширина губок обычно составляет от 100 мм до 200 мм для стандартных тисков вертикальных обрабатывающих центров.
• Нестандартные светильники — предназначены для конкретных деталей для одновременного определения нескольких базовых точек; критически важно для крупносерийного производства, где время наладки должно быть сведено к минимуму.
• Модульные системы крепления (например, Carr Lane, Lang Makro) — компоненты многократного использования, которые можно быстро переконфигурировать для создания прототипов и мелкосерийных работ.
• Вакуумные патроны — используется для деталей из тонких листов или цветных металлов, где сила зажима может деформировать заготовку.
• Системы зажима с нулевой точкой — позволяют заменять поддоны с предварительно загруженными деталями на столе за считанные секунды с повторяемостью менее 0,005 мм.

Качество обработки напрямую влияет на точность готовых деталей. Плохо зажатые заготовки во время резки вибрируют, что приводит к образованию вибраций на поверхности и погрешностям в размерах готовой детали. Жесткость всей системы крепления — от стола до приспособления и детали — должна соответствовать силам резания, создаваемым инструментом.

Системы подачи СОЖ и их роль в вертикальной обработке

В вертикальных обрабатывающих центрах охлаждающая жидкость служит двум целям: контроль температуры и эвакуация стружки. Тепло, выделяемое в зоне резания, смягчает кромки инструмента, ускоряет износ и вызывает тепловое расширение заготовки, что приводит к смещению размеров. СОЖ, нанесенная на режущую кромку, отводит тепло, прежде чем оно перейдет в инструмент или деталь.

Вертикальные обрабатывающие центры используют несколько способов подачи СОЖ в зависимости от применения:

• Заливной теплоноситель — самый распространенный; сопла вокруг шпинделя направляют поток охлаждающей жидкости к границе раздела инструмент-заготовка под давлением 2–10 бар.
• Сквозная подача СОЖ (TSC) — подача СОЖ внутрь через шпиндель и инструмент осуществляется под давлением 40–70 бар; незаменим для глубокого сверления и инструментов с большой досягаемостью, где внешняя СОЖ не может эффективно достигать зоны резания.
• Минимальное количество смазки (MQL) — почти сухой метод, при котором мелкодисперсный масляный туман подается непосредственно в зону резания; снижает расход теплоносителя до 95% по сравнению с заливным теплоносителем; подходит для алюминия, чугуна и некоторых сталей.
• Воздушный взрыв — используется, когда СОЖ может вызвать термический удар в определенных материалах или когда требуется сухая механическая обработка; менее эффективен для управления теплом, но позволяет избежать загрязнения охлаждающей жидкости.

Управление стружкодроблением тесно связано с охлаждающей жидкостью. В вертикальных обрабатывающих центрах стружка падает на рабочий стол, и ее необходимо смывать или отводить. Большинство машин оснащены конвейерами для стружки — либо шнекового типа для мелкой стружки, либо ленточного типа для длинной, вязкой стружки — которые выносят материал из рабочей зоны в сборный бункер. Эффективное управление стружкой предотвращает ее повторное резание, которое повреждает поверхности и ускоряет износ инструмента.

4-я и 5-я оси: расширяем возможности вертикальных обрабатывающих центров

Стандартные вертикальные обрабатывающие центры работают по трем линейным осям. Добавление поворотных осей — обычно поворотного стола (ось A или B) или наклонного поворотного стола (одновременно 4 1 или полных 5 осей) — значительно расширяет диапазон геометрий, которые можно обрабатывать за один установ. Эта возможность сокращает количество настроек, необходимых для сложных деталей, что напрямую снижает совокупную ошибку позиционирования и общее время производства.

5-осевые вертикальные обрабатывающие центры могут обрабатывать сложные рабочие колеса, лопатки турбин, ортопедические имплантаты и стержни пресс-форм, для чего на 3-осном станке потребуется пять или более установов. Титановая тазобедренная чашка, для которой может потребоваться шесть отдельных установок крепления на 3-осном VMC, часто может быть изготовлена ​​за одну установку на 5-осном вертикальном обрабатывающем центре, что сокращает общее время установки и обработки с часов до минут.

Важно различать обработку 3 2 (позиционирование поворотных осей, затем резка только по линейным осям) и одновременную 5-осевую обработку (все пять осей движутся вместе во время резки). Одновременное движение по 5 осям позволяет инструменту поддерживать оптимальный угол контакта с изогнутыми поверхностями на протяжении всего разреза, обеспечивая лучшее качество поверхности за меньшее количество проходов. Однако для правильной работы требуется более сложное программное обеспечение CAM и более мощные контроллеры ЧПУ.

Общие операции, выполняемые на вертикальных обрабатывающих центрах

Вертикальные обрабатывающие центры являются одними из самых универсальных платформ для резки металла. В следующей таблице приведены основные операции, которые они выполняют, а также типичные инструменты и достижимые допуски:

Термическая стабильность и компенсация в вертикальных обрабатывающих центрах

Тепло является одним из наиболее разрушительных факторов, влияющих на точность размеров в вертикальных обрабатывающих центрах. Поскольку шпиндель, шарико-винтовые передачи, серводвигатели и гидравлические системы выделяют тепло во время работы, конструкция машины расширяется неравномерно. Повышение температуры шпинделя на 10°C может привести к несколько микрометров роста по оси Z , что напрямую приводит к ошибке глубины резания и отклонению размеров в ходе производственного цикла.

Производители решают эту проблему с помощью нескольких стратегий. Охладители шпинделя обеспечивают циркуляцию охлаждающей жидкости с регулируемой температурой вокруг корпуса шпинделя для поглощения тепла перед его передачей на колонну и головку. Охлаждение ШВП — подача охлажденного масла через полые валы ШВП — снижает температурный рост вдоль оси перемещения. Датчики температуры, расположенные в нескольких местах станка, передают данные в контроллер ЧПУ, который применяет таблицы компенсации температурных ошибок для компенсации прогнозируемого изменения размеров в реальном времени.

Высокоточные вертикальные обрабатывающие центры, предназначенные для использования в смотровых помещениях или в контролируемых условиях, изготавливаются из материалов, выбранных с низким коэффициентом теплового расширения. Некоторые машиностроители используют чугунные конструкции, которые имеют лучшее демпфирование и термическую массу, чем сварная сталь, специально для того, чтобы замедлить скорость изменения температуры и дать системам компенсации больше времени для точного реагирования.

Вертикальные обрабатывающие центры против горизонтальных обрабатывающих центров: когда какой использовать

Понимание того, как работают вертикальные обрабатывающие центры, естественным образом приводит к вопросу о том, когда они являются правильным выбором по сравнению с горизонтальными обрабатывающими центрами. Обе конфигурации имеют разные сильные стороны, которые делают каждую из них более подходящей для конкретных приложений.

• Вертикальные обрабатывающие центры более эффективны для: плоские призматические детали, полости и вставки пресс-форм, детали, требующие обработки с одной стороны, прототипы и мелкосерийные работы, требующие гибкой настройки, а также цеха с ограниченной площадью (VMC занимают меньшую площадь на доллар производственных мощностей, чем HMC).
• Горизонтальные обрабатывающие центры более эффективны для: крупносерийное производство, где необходимо обрабатывать несколько поверхностей за один установ (паллета может индексироваться), тяжелые детали, где эвакуация стружки под действием силы тяжести из зоны резания имеет решающее значение, а также большие призматические детали, такие как блоки двигателей и картеры трансмиссии.

С точки зрения стоимости, вертикальные обрабатывающие центры имеют значительно более низкую начальную цену. Мощный 3-осевой вертикальный обрабатывающий центр с ходом 762 × 406 × 508 мм (30 × 16 × 20 дюймов) можно приобрести новым для От 60 000 до 150 000 долларов США в зависимости от марки и характеристик. Стоимость сопоставимых горизонтальных обрабатывающих центров обычно начинается с 250 000 долларов США и значительно превышает 500 000 долларов США. Этот разрыв в стоимости является основной причиной того, что вертикальные обрабатывающие центры значительно превосходят горизонтальные в большинстве мастерских по всему миру.

Материалы, обычно обрабатываемые на вертикальных обрабатывающих центрах

Вертикальные обрабатывающие центры способны резать широкий спектр конструкционных материалов, хотя параметры резки, инструмент и стратегия подачи СОЖ должны быть выбраны соответствующим образом для каждого из них. Следующие материалы обычно обрабатываются на вертикальных обрабатывающих центрах в аэрокосмической, автомобильной, медицинской и общей обрабатывающей промышленности:

• Алюминиевые сплавы (6061, 7075, 2024) — самый простой материал для обработки на вертикальных обрабатывающих центрах; высокие скорости шпинделя (10 000–30 000 об/мин), агрессивные скорости подачи и использование охлаждающей жидкости MQL или заливной жидкости дают превосходные результаты. Достигается очень высокая скорость съема материала.
• Сталь (мягкая, легированная, инструментальная) — требует умеренных скоростей шпинделя, твердосплавного инструмента соответствующей геометрии и достаточного количества охлаждающей жидкости. Закаленные инструментальные стали (55 HRC) требуют использования CBN или керамических инструментов и часто обрабатываются на более жестких вертикальных обрабатывающих центрах с коробчатым расположением направляющих.
• Нержавеющая сталь (304, 316, 17-4 PH) — Тенденция к наклепу требует острых инструментов, высоких скоростей подачи для предотвращения трения и постоянной подачи СОЖ для управления накоплением тепла.
• Титан (Ти-6Ал-4В) — низкая теплопроводность означает, что тепло концентрируется на кончике инструмента; требует низких скоростей, больших подач, острых инструментов и большого количества охлаждающей жидкости; СОЖ через шпиндель особенно предпочтительна для глубоких деталей.
• Инконель и суперсплавы — среди самых требовательных материалов для вертикальных обрабатывающих центров; для поддержания приемлемого срока службы инструмента требуются твердые сплавы премиум-класса, агрессивное давление СОЖ и консервативная глубина резания.
• Пластмассы и композиты (ПЭЭК, углепластик, G10) — требуют острого инструмента, в некоторых случаях системы удаления пыли, а не охлаждающей жидкости, а также внимания к расслоению при резке материалов, армированных волокном.

Интеграция устройств смены поддонов и автоматизации

Автономные вертикальные обрабатывающие центры являются производительными, но добавление устройств смены паллет или роботизированных систем загрузки увеличивает их производительность. Автоматический сменщик паллет (APC) позволяет загружать на один поддон новую заготовку, в то время как шпиндель продолжает резку на предыдущем поддоне. По завершении цикла обработки смена поддонов занимает всего 10–20 секунд, что практически исключает время простоя, которое в противном случае было бы потрачено на загрузку и разгрузку деталей вручную.

Промышленные роботы в сочетании с вертикальными обрабатывающими центрами создают гибкие производственные ячейки. 6-осевой робот может загрузить сырье с полки, поместить его в тиски или приспособление, закрыть дверцу машины, дождаться завершения цикла, удалить готовую деталь, снять с нее заусенцы на вторичной станции и поместить ее в лоток для готовой продукции — и все это без вмешательства оператора. Эти ячейки могут работать без присмотра в течение 8–12 часов, эффективно обеспечивая производство в ночное время без света за счет роботизированной ячейки, а не за дополнительную смену рабочей силы.

Более крупные установки соединяют несколько вертикальных обрабатывающих центров с гибкой производственной системой (FMS) с рельсовым транспортным средством, которое доставляет поддоны к любому станку на линии в зависимости от наличия и запрограммированного маршрута. Эти системы, хотя и дороги в установке, могут обеспечить коэффициент использования станка на уровне 85–90% по сравнению с 50–65% для автономных вертикальных обрабатывающих центров с ручной загрузкой.

Ключевые характеристики, которые следует учитывать при выборе вертикальных обрабатывающих центров

Выбор подходящего вертикального обрабатывающего центра требует соответствия технических характеристик станка фактическим требованиям предполагаемой работы. Следующие характеристики являются наиболее практически важными для оценки в процессе выбора:

1. Размер стола и грузоподъемность — должен выдерживать наибольшую обрабатываемую деталь, включая вес приспособления. Превышение номинальной нагрузки стола приводит к ошибкам прогиба и позиционирования.
2. X, Y, Z путешествие — определяет максимальный размер заготовки. Станок с ходом 1016 × 508 × 635 мм (40 × 20 × 25 дюймов) подходит для более широкого спектра деталей, чем станок с ходом 762 × 406 × 508 мм.
3. Диапазон скоростей шпинделя и конусность - соответствие основному материалу и диаметру используемого инструмента. Высокоскоростные шпиндели со скоростью более 15 000 об/мин увеличивают стоимость, но необходимы для инструментов малого диаметра из алюминия.
4. Мощность и крутящий момент двигателя шпинделя — мощность определяет максимальную скорость съема металла при черновой обработке; крутящий момент на низких оборотах определяет возможность резки твердых материалов инструментами большого диаметра.
5. Скорость быстрого перемещения — влияет на время цикла деталей, многие функции которых разбросаны по таблице. Более высокие пороги напрямую сокращают время простоя.
6. Точность позиционирования и повторяемости — критично для работы с жестким допуском; проверяйте данные испытаний по стандарту ISO 230-2, а не маркетинговые заявления.
7. Возможности УВД и время смены инструмента — увеличенная емкость магазина снижает остановки при переналадке инструмента на сложных деталях; более быстрая смена инструмента сокращает время цикла обработки деталей, требующих большого количества операций.
8. Марка и поколение контроллера ЧПУ — влияет на гибкость программирования, доступные функции, такие как адаптивное управление, и доступность долгосрочной сервисной поддержки.
